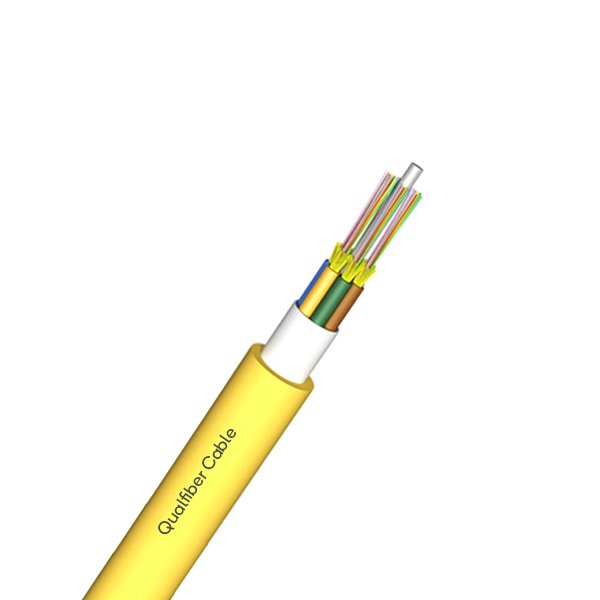

El cable de conexión multipropósito utiliza fibra desnuda como subunidad. Un plástico reforzado con fibra (FRP) se ubica en el centro del núcleo como un miembro de resistencia no metálico. Las subunidades están varadas alrededor del núcleo del cable. El cable se completa con una chaqueta LSZH (Low Smoke, Zero halogen, Flame-ignlant).
Color:
Descripción
Detalles de construcción de cable
| No de fibra | 144F | |||||
| Fibra SM | Tipo de fibra | SM G652D | Error de concentricidad | ≤0.5um | ||
| MFD | 8.6 ～ 9.8um | Revestimiento de no circularidad | ≤0.7% | |||
| Diámetro de revestimiento | 124.8 ± 0.7um | Color de la fibra | espectro estándar | |||
| Vaina interior | Material | Fibra desnuda | Colore | espectro estándar | ||
| LSZH | Diámetro | 2.4 ± 0.05mm | ||||
| Hilo de Kevlar | Tipo | 1000D * 4 / subunidad | ||||
| Varado | Cinta de embalaje | Tipo | 0.18 * 24 mm | |||
| FRP | Diámetro | 2.0mm | ||||
| Capa LSZH | Espesor | 2.5mm | ||||
| Fuera de la vaina | LSZH | Diámetro | 15.0 ± 0.5mm | |||
| Espesor | 1.8 ± 0.1mm | |||||
| Cabo de desgarre | Tipo | 1110 * 2 * 1 | ||||
Loose tube Color
Bare fiber color
| Fuerza de Tensión | Largo plazo （N） | 400N | ||||
| Corto plazo （N） | 1320N | |||||
| Carga aplastante | Largo plazo （N） | 300N / 100mm | ||||
| Corto plazo （N） | 1000N / 100mm | |||||
| Radio de curvatura | Dinámica | 20D | ||||
| Estático | 10D | |||||
| Temperatura | -20 ℃ ～ + 70 ℃ | |||||
Características mecánicas y ambientales del cable
Características de la fibra
| Estilo de fibra | Unidad | SM G652D | MM 50/125 | MM 62.5 / 125 | |||
| Condición | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuación | dB / km | ≤0.36 / 0.23 | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |||
| Diámetro de revestimiento | um | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Revestimiento de no circularidad | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Diámetro de recubrimiento | um | 242 ± 7 | 242 ± 7 | 242 ± 7 | |||
