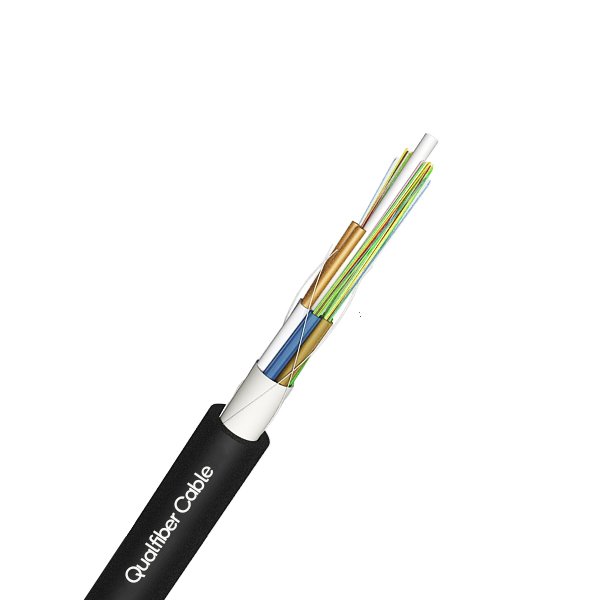

Cable compuesto de alimentación óptica de 24 núcleos SM G652D
Detalles de la estructura
| Fibra SM | G652D | ||||||
| Tipo de fibra | G652D | Error de concentricidad | ≤1um | ||||
| MFD | 8.7 ～ 9.7um | Revestimiento de no circularidad | ≤2% | ||||
| Diámetro de revestimiento | 125 ± 2um | Color de la fibra | espectro estándar | ||||
| Tubo flojo | Material | PBT | Color | Espectro estándar | |||
| Cantidad | 4 (24F) | Pre tubo de fibra | 6 (24F) | ||||
| 6 (72F) | 12 (72F) | ||||||
| Alambre de cobre | Cantidad | 0.6mm2 * 2 | |||||
| Miembro de fuerza central | Material | FRP | Diámetro | 2.0mm | |||
| Sistema de bloqueo de agua | Material | Cinta de bloqueo de agua | |||||
| Fuera de la vaina | Material | EDUCACIÓN FÍSICA | Color | Negro | |||
| Diámetro | 9.2 ± 0.2mm (24F) | Espesor | 1.6 ± 0.1mm | ||||
| 10.8 ± 0.2 mm (72F) | |||||||
Color de la fibra
| No. | 1 | 2 | 3 | 4 | 5 | 6 |
| Color | |
 |
 |
 |
 |
 |
| No. | 7 | 8 | 9 | 10 | 11 | 12 |
| Color |  |
 |
 |
 |
 |
 |
Color del tubo
| No. | 1 | 2 | 3 | 4 |
| Color |  |
 |
 |
 |
Rendimiento mecánico y medioambiental.
| Fuerza de Tensión | Largo plazo （N） | 600N | |||||
| Corto plazo （N） | 1500N | ||||||
| Carga aplastante | A largo plazo | 300N / 100mm | |||||
| Término corto | 1000N / 100mm | ||||||
| Radio de curvatura | Dinámica | 20D | |||||
| Estático | 10D | ||||||
| Temperatura de funcionamiento | -20 ℃ ～ + 70 ℃ | ||||||
Rendimiento de fibra
| Atenuación de fibra | 1310um | ≤0.36dB / km | |||||
| 1550um | ≤0.24dB / km | ||||||
Paquete
Material de embalaje: tambor de madera.
Longitud de embalaje: 2 km por tambor.
