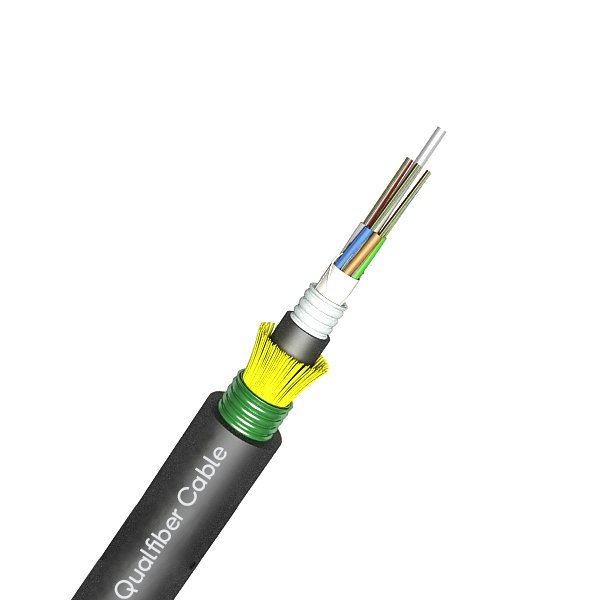

The fibers, 250µm, are positioned in a loose tube made of a high modulus plastic. The tubes are filled with a water-resistant filling compound. A steel wire, sometimes sheathed with polyethylene (PE) for cable with high fiber count, locates in the center of core as a metallic strength member. Tubes (and fillers) are stranded around the strength member into a compact and circular cable core. An Aluminum Polyethylene Laminate (APL) is applied around the cable core, which is filled with the filling compound to protect it from water ingress. Then, the cable is completed with a PE/LSZH sheath.
Color:
Descripción
Detalles de la estructura
| Recuento de fibra | 24-288F | ||||||
| Fibra SM | G652D | ||||||
| Tipo de fibra | G652D | Error de concentricidad | ≤1um | ||||
| MFD | 8.7 ～ 9.7um | Revestimiento de no circularidad | ≤2% | ||||
| Diámetro de revestimiento | 125 ± 2um | Color de la fibra | espectro estándar | ||||
| Tubo flojo | Material | PBT | Color | Espectro estándar | |||
| Cantidad | 4 | Pre tubo de fibra | 6 | ||||
| Barra rellenadora | Material | PÁGINAS | Cantidad | 1 | |||
| Miembro de fuerza central | Material | FRP | Diámetro | 1.5mm±0.1mm | |||
| Sistema de bloqueo de agua | Material | Filling gel | |||||
| Inner armor | Material | Cinta de aluminio | |||||
| Vaina interior | Material | EDUCACIÓN FÍSICA | Color | Negro | |||
| Diámetro | 7.6±0.2mm | Espesor | 1.0±0.1mm | ||||
| Outer armor | Material | Cinta de acero corrugado | |||||
| Hilo | Material | Hilo de Kevlar | |||||
| Vaina exterior | Material | PE/HDPE/LSZH | Color | Negro | |||
| Diámetro | 12.2±0.5mm | Espesor | 1.7 ± 0.2mm | ||||
Color de la fibra
| No. | 1 | 2 | 3 | 4 | 5 | 6 |
| Color |  |
 |
 |
 |
 |
 |
Color del tubo
| No. | 1 | 2 | 3 | 4 |
| Color |  |
 |
 |
 |
Rendimiento mecánico y medioambiental.
| Fuerza de Tensión | Largo plazo （N） | 900N | |||||
| Corto plazo （N） | 2700N | ||||||
| Carga aplastante | A largo plazo | 3000N / 100mm | |||||
| Término corto | 1000N / 100mm | ||||||
| Radio de curvatura | Dinámica | 20D | |||||
| Estático | 10D | ||||||
| Temperatura de funcionamiento | -20℃～+60℃ | ||||||
Rendimiento de fibra
| Atenuación de fibra | 1310um | ≤0.36dB / km | |||||
| 1550um | ≤0.24dB / km | ||||||
Paquete
Material de embalaje: tambor de madera.
Longitud de embalaje: 2 km por tambor.
