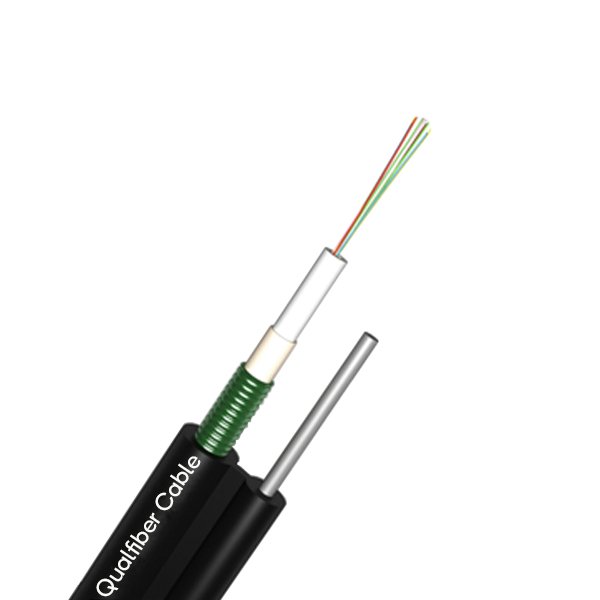

Figura 8 Cable óptico de tubo central autoportante GYXTC8S

The structure of the standard figure-eight self-supporting central tube optical cable is that single-mode or multi-mode optical fibers are sheathed in a loose tube made of high modulus plastic, and the tube is filled with a water-blocking compound. The center of the cable core is the loose tube. The loose tube is coated with plastic (wrinkle) steel tape longitudinally. The water blocking tape between the steel tape and the loose tube ensures the compactness of the optical cable and the longitudinal water blocking and is placed parallel to the steel strand. Simultaneously squeeze the figure 8 sheath into a cable.


Color:

    Detalle del producto

    Descripción

    Datos técnicos

    No. de cable 2 ~ 8 10 ~ 12 14 ~ 24
    Modelo de fibra G.652D
    Tubo flojo Material PBT
    Diámetro (± 0.06) mm 2,0 2,4 2.8
    Espesor (± 0.03) mm 0,32 0,35 0.4 0.4
    Max.Core NO./Tube 2 ~ 8 10 ~ 12 14 ~ 24
    Capa de bloqueo de agua (Material) Cinta de bloqueo de agua
    Blindaje Material Cinta de acero
    Espesor (± 0.03) mm 0.25
    Alambre de mensajero Material Filamento de acero galvanizado
    Tamaño (± 0.05) mm 2.7mm (0.9 × 7)
    Web Material MDPE
    Tamaño (± 0.1) mm 2.0 × 3.0
    Cubierta exterioruter Material MDPE
    Espesor (± 0.1) mm 1,5
    Cubierta exterioruter Material MDPE
    Espesor (± 0.1) mm 1.7 1.8 1.8
    Diámetro del cable (± 0.5) mm 7.2 × 15.4 7.6 × 15.8 8.0 × 16.2
    Longitud del cable (± 10) kg 110 115 125
    Min. Radio de curvatura Sin tensión 10.0 × Cable-φ
    Bajo tensión máxima 20.0 × Cable-φ
    Rango de temperatura
    (℃)
    Instalación -20 ~ + 60
    Transporte y almacenaje -40 ~ + 70
    Operación -40 ~ + 70

    Color de la fibra

    No. 1 2 3 4 5 6
    Color  src =
    No. 7 8 9 10 11 12
    Color
    No. 13 14 15 16 17 18
    Color
    No. 19 20 21 22 23 24
    Color

    Las propiedades de la fibra óptica monomodo (Rec. UIT-T G.652.D)

    Articulo Especificación
    Tipo de fibra Modo singular
    Material de fibra Sílice dopada
    Coeficiente de atenuación
    @ 1310 nm
    @ 1383 nm
    @ 1550 nm
    @ 1625 nm
    £ 0.36 dB / km
    £ 0.32 dB / km
    £ 0.22 dB / km
    £ 0.30 dB / km
    Punto discontinuidad £ 0.05 dB
    Longitud de onda de corte de cable £ 1260 nm
    Longitud de onda de dispersión cero 1300 ~ 1324 nm
    Pendiente de dispersión cero £ 0.092 ps / (nm2.km)
    Dispersión cromática
    @ 1288 ~ 1339 nm
    @ 1271 ~ 1360 nm
    @ 1550 nm
    @ 1625 nm
    £ 3,5 ps / (nm. Km)
    £ 5,3 ps / (nm. Km)
    £ 18 ps / (nm. Km)
    £ 22 ps / (nm. Km)
    PMDQ (promedio en cuadratura *) £ 0.2 ps / km1 / 2
    Diámetro del campo de modo a 1310 nm 9.2 ± 0.4 um
    Error de concentricidad de núcleo / revestimiento £ 0.5 um
    Diámetro de revestimiento 125.0 ± 0.7 um
    Revestimiento de no circularidad £ 1.0%
    Diámetro de recubrimiento primario 245 ± 10 um
    Prueba de nivel de prueba 100 kpsi (= 0.69 Gpa), 1%
    Dependencia de temperatura
    0oC ~ + 70oC @ 1310 y 1550nm
    £ 0.1 dB / km

    Solicitud:

    NO. Articulo Requisito
    1  Clasificación de tracción Instalación de cable sin Messenger 2700N
    CableResidual sin Messenger 800 N
    2 Resistencia al aplastamiento Término corto 1000 (/ 100 mm)
    A largo plazo 300 (/ 100 mm)

    Marcado de la vaina

    El color de la marca es blanco, pero si es necesario remarcar, la marca de color blanco se imprimirá nuevamente en una posición diferente.
    Se permite un marcado ocasional de longitud no clara si ambas marcas vecinas son claras.
    Ambos extremos del cable están sellados con tapas terminales termocontraíbles para evitar la entrada de agua.
