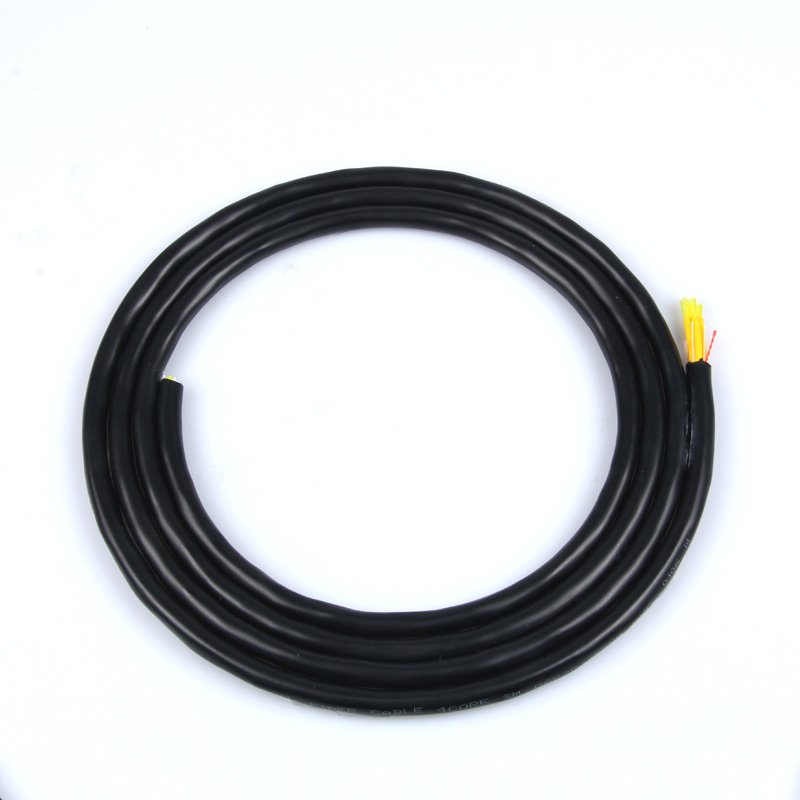

Cable de distribución interior GJFJH (1-4F) Imagen destacada

》

《

Cable de distribución interior GJFJH (1-4F)

Las fibras tamponadas apretadas que están recubiertas con un material tampón especial para proteger la fibra se trenzan alrededor del FRP (plástico reforzado con fibra), luego, se aplica una capa de hilo de aramida como miembro resistente, el cable se completa con una cubierta de PVC. (02 -12 fibra, estructura trenzada, miembro de resistencia de FRP, subunidad de 1 fibra (buffer900 μm de tampón apretado, hilo de aramida), cubierta de PVC.

Color:

Envíenos un correo electrónico Añadir al carrito

Detalle del producto

Descripción

Datos técnicos

No. de cable				1	2	4
Modelo de fibra				G.652D
Líneas apretadas		Material		CLORURO DE POLIVINILO
		Espesor （± 0.03 ）mm		0,32
		Diámetro （± 0.06 ）mm		0.9
Miembro de fuerza		Material		Aramid Yarn
Vaina exterior		Material		LSZH
		Espesor （± 0.2 ）mm		0,5	0,5	0.6
		Color		Negro
Diámetro del cable （± 0.2 ）mm				2,0	4.0	5.0
Longitud de cable （± 2 ）kg / km				7	13	18
Atenuación	1310nm		dB / km	0.8
	1550nm			0.6
Resistencia a la tracción permitida	Término corto		norte	440
	A largo plazo			130
Resistencia de aplastamiento permitida	Término corto		N / 100 mm	1000
	A largo plazo			200
Min. Radio de curvatura	Sin tensión			10.0 × Cable-φ
	Bajo tensión máxima			20.0 × Cable-φ
Rango de temperatura （℃ ）	Instalación			-20 ~ + 60
	Transporte y almacenaje			-40 ~ + 70
	Operación			-40 ~ + 70

Líneas apretadas Colores

NO.	1	2	3	4
Color	Azul	naranja	verde	marrón

Principal prueba de rendimiento mecánico y ambiental

Característica	Característica	Característica	Característica
Propiedades ópticas
Atenuación	1310nm 1550nm 1625nm	≤0.35 ≤0.2 1 ≤0.23	dB / km dB / km dB / km
Valor de atenuación	1310~ 16250nm	≤0.0 35	dB / km
Diferencia atenuación entre	1285~ 1310nm 1310Nuevo Méjico 1525~ 1575nm 1550nm 1480~ 1580Nuevo Méjico 1550nm	≤ 0.03 ≤ 0.02 ≤ 0,04	dB / km dB / km dB / km
Macro sensibility	@ 1550nm @ 1625nm @ 1550nm @ 1625nm	≤ 0.25 ≤ 1.0 ≤ 0.75 ≤ 1,5	Radio 15 mm, 10 círculos Radio 15 mm, 10 círculos Radio 10 mm, 1 círculo Radius 10mm, 1circle
Longitud de onda de dispersión cero		1300~ 1324	Nuevo Méjico
Una pendiente de dispersión cero		≤ 0.092	ps / (nm ² .km)
conectividad de dispersión	@ @ 1550nm @ 1625nm	-3.4-3.4 ≤18.0 ≤22.0	ps / (nm ² .km)
Longitud de onda de corte de cable（ λ cc ）		≤ 1260	Nuevo Méjico
Mode field Diámetro del （MFD ）	1310nm 1550nm	8. 4-9,2 9. 3-10,3	μm μm
Atenuación discontinuidades	1310nm 1550nm	≤ 0.05 ≤ 0.05	dB dB
Características geométricas
Diámetro central		0.7	μm
Diámetro de revestimiento		125± 0.7
revestimiento de redondez		≤ 0.7	%
Coating Diámetro del		245± 7	μm
Recubrimiento / empaque a e error de concentricidad		≤ 12.0	μm
Core / paquete error de concentricidad		≤ 0,5	μm
El deformación ( radio)
