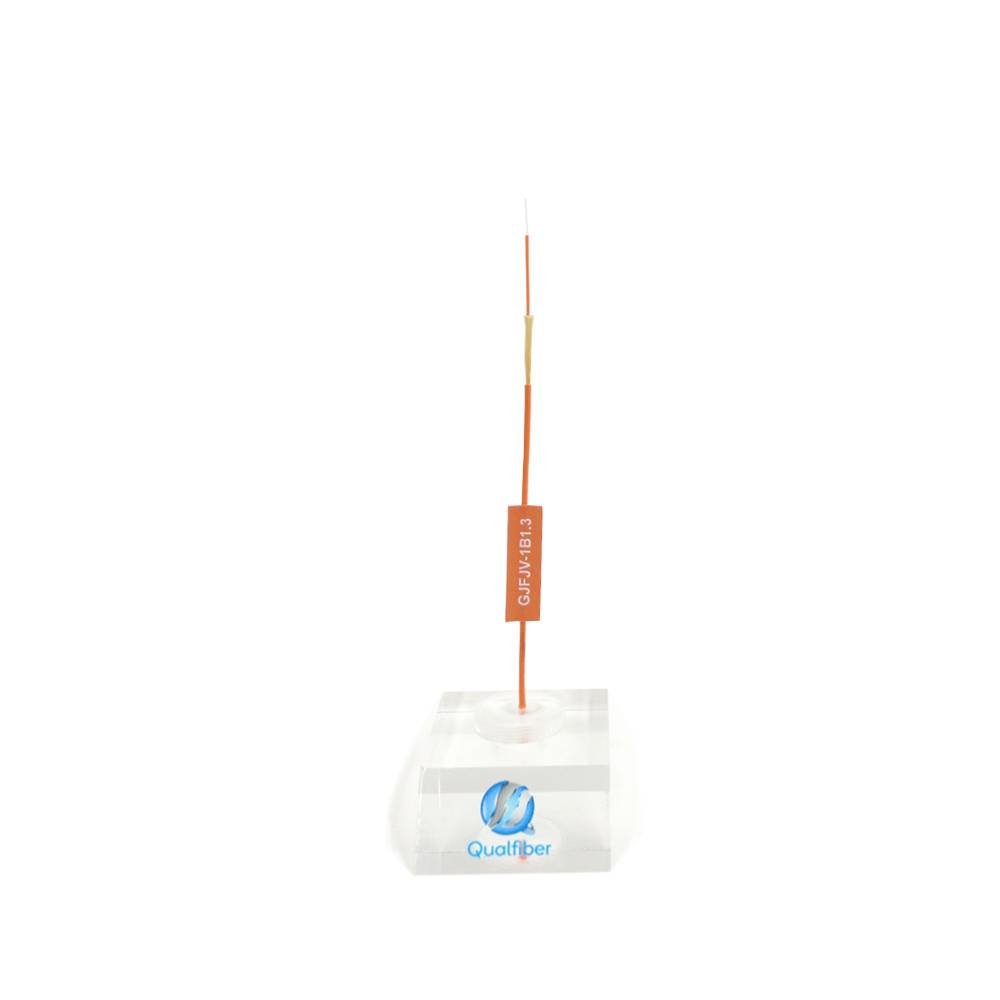

Cable óptico de fibra única para instalación interior (GJFJV)
GJFJV (GJFJZY): elementos de refuerzo no metálicos, recubrimiento ajustado, cubierta exterior de PVC (o libre de halógenos y de baja emisión de humos), cable óptico interior redondo para comunicaciones. La estructura del cable óptico consiste en recubrir directamente la fibra óptica monomodo o multimodo con material de recubrimiento ajustado de alta adherencia, obteniéndose fibra óptica con recubrimiento ajustado; el cable óptico utiliza aramida de alta resistencia como refuerzo, y se extruye una capa de cubierta de PVC (o cubierta libre de halógenos y de baja emisión de humos) por fuera del cable óptico.
Construcción de cable:
| Parámetros técnicos: | |||||||
| Diámetro de salida (MM) | 1.6 | Peso (KG) | 2.8 | ||||
| 1.8 | 3.0 | ||||||
| 2,0 | 4.3 4.3 | ||||||
| 2,4 | 5.0 | ||||||
| 2.8 | 6.6 | ||||||
| 3.0 | 7.0 | ||||||
| Temperatura de almacenamiento （℃） | -20 + 60 | ||||||
| Radio de curvatura mínimo (mm) | A largo plazo | 10D | |||||
| Doblado Min (mm) |
Término corto | 20D | |||||
| Mínimo permitido (N) |
A largo plazo | 80 | |||||
| Mínimo permitido (N) |
Término corto | 150 | |||||
| Carga de aplastamiento (N / 100 mm) | A largo plazo | 100 | |||||
| Carga de aplastamiento (N / 100 mm) | término corto | 500 | |||||
Característica de la fibra
| Estilo de fibra | Unidad | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5 / 125 |
MM OM3-300 |
|
| condición | Nuevo Méjico | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atenuación | dB / km | ≤ | ≤ | ≤ | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0.36 / 0.23 | 0.34 / 0.22 | 3.0 / 1.0 | —- | —- | |||
| Dispersión | 1550nm | Ps / (nm * km) | —- | ≤18 | —- | —- | Dispersión |
| 1625nm | Ps / (nm * km) | —- | ≤22 | —- | —- | ||
| Ancho de banda | 850nm | MHZ.KM | —- | —- | ≧ 400 | ≧ 160 | Ancho de banda |
| 1300nm | MHZ.KM | —- | —- | ≧ 800 | ≧ 500 | ||
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300-1324 | ≧ 1302, ≤1322 |
—- | —- | ≧ 1295, ≤1320 |
|
| Pendiente de dispersión cero | Nuevo Méjico | ≤0.092 | ≤0.091 | —- | —- | —- | |
| PMD fibra individual máxima | ≤0.2 | ≤0.2 | —- | —- | ≤0.11 | ||
| Valor de enlace de diseño de PMD | Ps (nm2 * k m) |
≤0.12 | ≤0.08 | —- | —- | —- | |
| Longitud de onda de corte de fibra λc | Nuevo Méjico | ≧ 1180, ≤1330 |
≧ 1180, ≤1330 |
—- | —- | —- | |
| Cable cutoff longitud de onda λcc |
Nuevo Méjico | ≤1260 | ≤1260 | —- | —- | —- | |
| MFD | 1310nm | um | 9.2 +/- 0.4 | 9.2 +/- 0.4 | —- | —- | —- |
| 1550nm | um | 10.4 +/- 0.8 | 10.4 +/- 0.8 | —- | —- | —- | |
| Numérico (NA) |
—- | —- | 0.200 + / -0.015 |
0.275 +/- 0. 015 |
0.200 +/- 0 .015 |
||
| Paso (media de ) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Irregularidades sobre la length and point |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Discontinuidad | |||||||
| Diferencia coefficient |
dB / km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Atenuación de uniformidad | dB / km | ≤0.01 | ≤0.01 | ||||
| Diámetro central | um | 50 +/- 1.0 | 62.5 +/- 2.5 | 50 +/- 1.0 | |||
| Diámetro de revestimiento | um | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | |
| Revestimiento de no circularidad | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Diámetro de recubrimiento | um | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Revestimiento / pinzón error concéntrico |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Recubrimiento no circularidad | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Error de concentricidad del núcleo / revestimiento | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Rizo (radio) | um | ≤4 | ≤4 | —- | —- | —- | |
Paquete
| 1.material de embalaje: tambor de madera | |||||||
| 2.Longitud de embalaje: la longitud estándar del cable debe ser de 2 km. Otra longitud de cable también está disponible | |||||||
| si es requerido por el cliente |
Marcado de cable y marcado de carrete de cable
La cubierta del cable se marcará con caracteres blancos de acuerdo con los requisitos del cliente.
