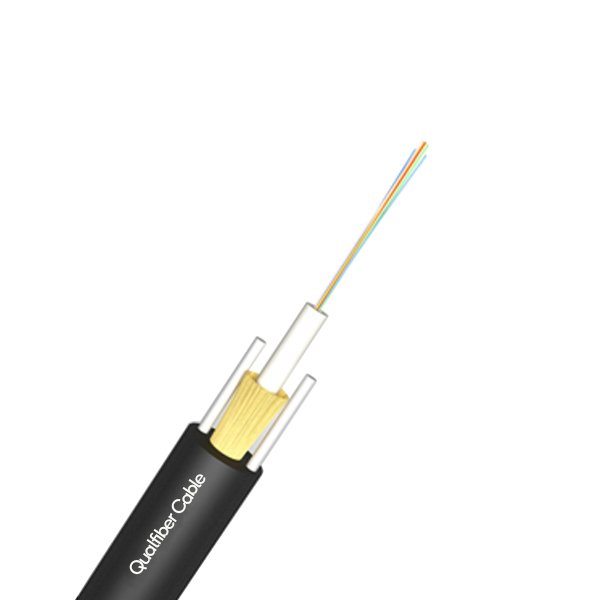

Les fibres sont positionnées dans un tube lâche en plastique à haut module. Les tubes sont remplis d'un composé de remplissage résistant à l'eau. Le tube est enveloppé d'une couche de système de blocage de l'eau. Deux FRP parallèles sont placés sur les deux côtés. Le câble est complété par une gaine en polyéthylène (PE).
Color:
La description
Construction de câbles
Nombre de fibres | 2 ~ 12core | |||||||
Barrière contre l'humidité | Ruban de blocage de l'eau / Kevalr / Fil E-Glass | |||||||
Tube lâche | Matériel | PBT | ||||||
Diamètre du | Ф2,2 (extérieur / intérieur) | |||||||
Remplissage de tube | Composé de remplissage de tube | |||||||
Membre de force | Matériel | FRP | ||||||
Diamètre du | 2 pièces | |||||||
Gaine extérieure | Matériel | PE / LSZH / Nylon | ||||||
Diamètre du | 1,8 ± 0,2 mm |
Couleur de fibre
Non. | 1 | 2 | 3 | 4 | 5 | 6 |
Couleur | ||||||
Non. | 7 | 8 | 9 | 10 | 11 | 12 |
Couleur |
Câble Caractéristique mécanique
coeur | Diamètre du câble | poids | |||||
2 ~ 12 | 7,2 mm | 45 ± 2 kg / km | |||||
Rayon de courbure minimum (mm) | Long terme | 10D | |||||
Rayon de courbure minimum (mm) | Court terme | 20D | |||||
Résistance à la traction minimale admissible (N) | Long terme | 500 | |||||
Résistance à la traction minimale admissible (N) | Court terme | 1200 | |||||
Charge d'écrasement (N / 100 mm) | Long terme | 300 | |||||
Charge d'écrasement (N / 100 mm) | Court terme | 1000 | |||||
Température de fonctionnement (℃) | -40 + 70 | ||||||
Température d'installation (℃) | -20 + 60 |
Caractéristique de fibre
Style de fibre | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5 / 125 |
MM OM3-300 |
|
état | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
atténuation | dB / km | ≤ | ≤ | ≤ | ≤3,0 / 1,0 | ≤3,0 / 1,0 | |
0,36 / 0,23 | 0,34 / 0,22 | 3.0 / 1.0 | —- | —- | |||
Dispresion | 1550nm | Ps / (nm * km) | —- | ≤18 | —- | —- | Dispresion |
1625 nm | Ps / (nm * km) | —- | ≤22 | —- | —- | ||
Bande passante | 850nm | MHZ.KM | —- | —- | ≧ 400 | ≧ 160 | Bande passante |
1300nm | MHZ.KM | —- | —- | ≧ 800 | ≧ 500 | ||
Longueur d'onde de dispersion nulle | nm | 1300-1324 | ≧ 1302, ≤1322 |
—- | —- | ≧ 1295, ≤1320 |
|
Pente de dispersion nulle | nm | ≤0,092 | ≤0,091 | —- | —- | —- | |
PMD Fibre individuelle maximale | ≤0,2 | ≤0,2 | —- | —- | ≤0,11 | ||
Valeur du lien de conception PMD | Ps (nm2 * k m) |
≤0,12 | ≤0,08 | —- | —- | —- | |
Longueur d'onde de coupure des fibres λc | nm | ≧ 1180, ≤1330 |
≧ 1180, ≤1330 |
—- | —- | —- | |
Longueur d' λcc |
nm | ≤1260 | ≤1260 | —- | —- | —- | |
MFD | 1310nm | euh | 9,2 +/- 0,4 | 9,2 +/- 0,4 | —- | —- | —- |
1550nm | euh | 10,4 +/- 0,8 | 10,4 +/- 0,8 | —- | —- | —- | |
Numérique (NA) |
—- | —- | 0,200 + / -0,015 |
0,275 +/- 0. 015 |
0,200 +/- 0 .015 |
||
Pas (moyenne de la ) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
Irrégularités sur la length and point |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 |
Dicontinuité | |||||||
Rétrodiffusion de différence coefficient |
dB / km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
Uniformité d'atténuation | dB / km | ≤0,01 | ≤0,01 | ||||
Diamètre du noyau | euh | 50 +/- 1,0 | 62,5 +/- 2,5 | 50 +/- 1,0 | |||
Diamètre de revêtement | euh | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
Non-circularité du revêtement | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
Diamètre de revêtement | euh | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
Revêtement / paillette erreur concentrique |
euh | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
Revêtement non-circularité | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
Erreur de concentricité cœur / revêtement | euh | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
Curl (rayon) | euh | ≤4 | ≤4 | —- | —- | —- |
Paquet
1. matériel d'emballage: tambour en bois | |||||||
2.Longueur d'emballage: la longueur standard du câble est de 2 km. Une autre longueur de câble est également disponible | |||||||
si requis par custome |
Marquage des câbles et marquage des enrouleurs de câbles
La gaine du câble doit être marquée de caractères blancs selon les exigences du client.
