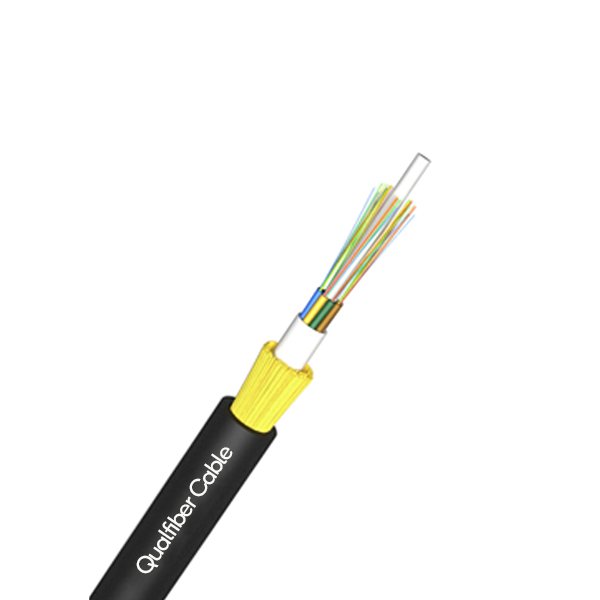

Single jecket dielectric fiber optic cable ADSS, ADSS (All-Dielectric Self-Supporting) cable is ideal forinstallation in distribution as well as transmission environments, even when live-line installations are required.
Color:
La description
Détails de construction des câbles
| Nombre de fibres | 2-72core | |||||||
| Barrière contre l'humidité | Ruban de blocage d'eau | |||||||
| Tube lâche et éléments de remplissage | Matériel | PBT | ||||||
| Diamètre du | 2,2 mm + -0,2 mm | |||||||
| Membre de la force centrale | Matériel | FRP | ||||||
| Taille | 2,0 mm + -0,2 mm | |||||||
| Fil | Fil Dupont Kelver (6pcs) | |||||||
| Envergure | 50m ~ 60m | |||||||
| Diamètre global du câble | 15,0 mm + -0,5 mm | |||||||
| Tube lâche | Matériel | PBT | ||||||
| Diamètre du | Ф2,2 (extérieur / intérieur) | |||||||
| Poids du câble par km | 75kg / km | |||||||
| Gaine extérieure | Matériel | PE | ||||||
| Diamètre du | 1,8 ± 0,2 mm | |||||||
| Poids du câble par km | 75kg / km | |||||||
Couleur de fibre
| Non. | 1 | 2 | 3 | 4 | 5 | 6 |
| Couleur |  |
 |
 |
 |
 |
|
| Non. | 7 | 8 | 9 | 10 | 11 | 12 |
| Couleur |  |
 |
 |
 |
 |
 |
Couleur du tube
| Non. | 1 | 2 | 3 | 4 | 5 | 6 |
| Couleur |  |
 |
 |
 |
 |
 |
Câble Caractéristique mécanique
| Articles | La description | ||||||
| Installation （℃） |
-15 + 60 | ||||||
| Opération Température (℃) |
-40 + 70 | ||||||
| Rayon de courbure minimum (mm | Long terme | 10D | |||||
| court terme | 20D | ||||||
| Résistance à la traction admissible (N) | Long terme | 600 | |||||
| court terme | 1500 | ||||||
| Charge d'écrasement (N / 100 mm) | Long terme | 300 | |||||
| court terme | 1000 | ||||||
Caractéristique de fibre
| Style de fibre | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5 / 125 |
MM OM3-300 |
|
| état | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atténuation | dB / km | ≤ | ≤ | ≤ | ≤3,0 / 1,0 | ≤3,0 / 1,0 | |
| 0,36 / 0,23 | 0,34 / 0,22 | 3.0 / 1.0 | —- | —- | |||
| Dispresion | 1550nm | Ps / (nm * km) | —- | ≤18 | —- | —- | Dispresion |
| 1625 nm | Ps / (nm * km) | —- | ≤22 | —- | —- | ||
| Bande passante | 850nm | MHZ.KM | —- | —- | ≧ 400 | ≧ 160 | Bande passante |
| 1300nm | MHZ.KM | —- | —- | ≧ 800 | ≧ 500 | ||
| Longueur d'onde de dispersion nulle | nm | 1300-1324 | ≧ 1302, ≤1322 |
—- | —- | ≧ 1295, ≤1320 |
|
| Pente sans dispersion | nm | ≤0,092 | ≤0,091 | —- | —- | —- | |
| PMD Fibre individuelle maximale | ≤0,2 | ≤0,2 | —- | —- | ≤0,11 | ||
| Valeur du lien de conception PMD | Ps (nm2 * k m) |
≤0,12 | ≤0,08 | —- | —- | —- | |
| Longueur d'onde de coupure des fibres λc | nm | ≧ 1180, ≤1330 |
≧ 1180, ≤1330 |
—- | —- | —- | |
| Longueur d' λcc |
nm | ≤1260 | ≤1260 | —- | —- | —- | |
| MFD | 1310nm | euh | 9,2 +/- 0,4 | 9,2 +/- 0,4 | —- | —- | —- |
| 1550nm | euh | 10,4 +/- 0,8 | 10,4 +/- 0,8 | —- | —- | —- | |
| Numérique (NA) |
—- | —- | 0,200 + / -0,015 |
0,275 +/- 0. 015 |
0,200 +/- 0 .015 |
||
| Pas (moyenne de la ) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Irrégularités sur la length and point |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Discontinuité | |||||||
| Rétrodiffusion de différence coefficient |
dB / km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| Uniformité d'atténuation | dB / km | ≤0,01 | ≤0,01 | ||||
| Diamètre du noyau | euh | 50 +/- 1,0 | 62,5 +/- 2,5 | 50 +/- 1,0 | |||
| Diamètre de revêtement | euh | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
| Non-circularité du revêtement | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| Diamètre de revêtement | euh | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Revêtement / paillette erreur concentrique |
euh | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Revêtement non-circularité | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Erreur de concentricité cœur / revêtement | euh | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (rayon) | euh | ≤4 | ≤4 | —- | —- | —- | |
Paquet
| 1. matériel d'emballage: tambour en bois | |||||||
| 2.Longueur d'emballage: La longueur standard du câble est de 2 km. Une autre longueur de câble est également disponible | |||||||
| si requis par le client |
Marquage des câbles et marquage des enrouleurs de câbles
La gaine du câble doit être marquée de caractères blancs selon les exigences du client.
