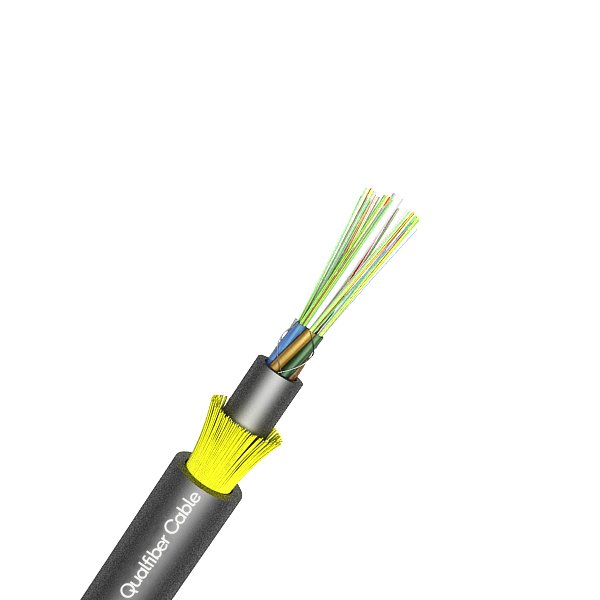

El cable ADSS (All-Dielectric Self-Supporting) es ideal para la instalación en entornos de distribución y transmisión, incluso cuando se requieren instalaciones de línea activa.
Color:
Descripción
Parámetros nominales de diseño
| NO. de fibras | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| No. de tubos | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Barra rellenadora | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| fibras por tubo | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Nom. diámetro del tubo (± 0.2 mm) | 2 | 2 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 |
| Nom. diámetro (± 0.5mm) | 12,2 | 12,2 | 12,2 | 12,2 | 12,2 | 14.0 | 16,0 |
| Tubo flojo | Material | PBT | Color | Espectro estándar | |||
| Barra rellenadora | Material | PÁGINAS | Color | Negro | |||
| Máxima resistencia a la tracción | 4000N | ||||||
| Carga máxima de aplastamiento | 3000N / 100mm | ||||||
| Radio de curvatura mínimo | 10D | ||||||
| Longitud de espacio | 100m - 120m | ||||||
| Material de la vaina | EDUCACIÓN FÍSICA | ||||||
| Rango de temperatura | -20 ℃ ~ 70 ℃ | ||||||
Color de la fibra
| No. | 1 | 2 | 3 | 4 | 5 | 6 |
| Color |  |
 |
 |
 |
 |
 |
| No. | 7 | 8 | 9 | 10 | 11 | 12 |
| Color |  |
 |
 |
 |
 |
 |
Color del tubo
| No. | 1 | 2 | 3 | 4 | 5 | 6 |
| Color |  |
 |
 |
 |
 |
 |
| No. | 7 | 8 | 9 | 10 | 11 | 12 |
| Color |  |
 |
 |
 |
 |
 |
Características de la fibra
| Tipo de fibra | Unidad | SM G652D | MM 50/125 | MM 62.5 / 125 | |||
| Condición | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Atenuación | dB / km | ≤0.36 / 0.24 | ≤3.0 / 1.5 | ≤3.0 / 1.5 | |||
| Diámetro de revestimiento | um | 125 ± 1 | 125 ± 1 | 125 ± 1 | |||
| Revestimiento de no circularidad | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Diámetro de recubrimiento | um | 242 ± 7 | 242 ± 7 | 242 ± 7 | |||
Paquete
Material de embalaje: tambor de madera.
Longitud de embalaje: 2 km por tambor o personalización.
