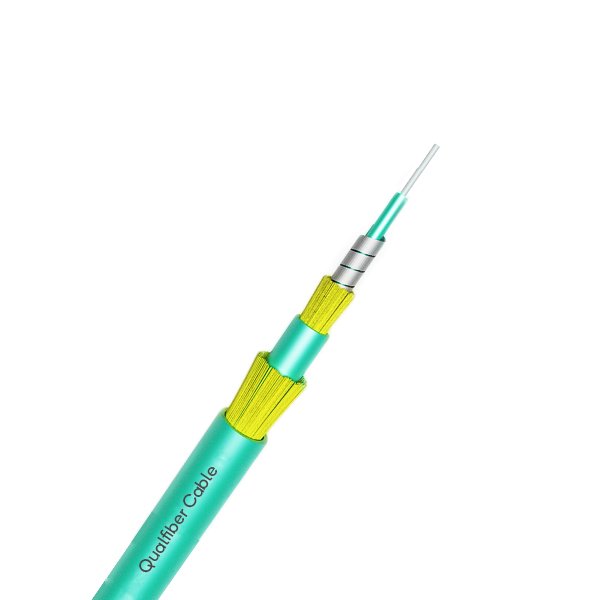

Cable de interior. 1 fibra en el interior, tampón apretado de 900 μm o 600 μm, armadura de acero en espiral, dos capas de hilo de Kevlar con doble funda (chaqueta LSZH / PVC / OFNR)
Color:
Descripción
Construcción de cable:
| Armadura espiral | Material | Acero | |||||
| Diámetro | Ф1.7mm | ||||||
| Vaina interior | Material | LSZH | Color | Color natural | |||
| Diámetro | 3.0 ± 0.05mm | Espesor | 0.45 ± 0.03 mm | ||||
| Miembro de fuerza | Material | Hilo Dupont | Color | Amarillo | |||
| Vaina exterior | Material | LSZH | Color | Negro | |||
| Diámetro | 4.6 ± 0.1mm | Espesor | 0.7 ± 0.05mm | ||||
Característica de la fibra
| Estilo de fibra | Unidad | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5 / 125 |
MM OM3-300 |
|
| condición | Nuevo Méjico | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atenuación | dB / km | ≤ | ≤ | ≤ | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0.36 / 0.23 | 0.34 / 0.22 | 3.0 / 1.0 | —- | —- | |||
| Dispresion | 1550nm | Ps / (nm * km) | —- | ≤18 | —- | —- | Dispresion |
| 1625nm | Ps / (nm * km) | —- | ≤22 | —- | —- | ||
| Ancho de banda | 850nm | MHZ.KM | —- | —- | ≧ 400 | ≧ 160 | Ancho de banda |
| 1300nm | MHZ.KM | —- | —- | ≧ 800 | ≧ 500 | ||
| Longitud de onda de dispersión cero | Nuevo Méjico | 1300-1324 | ≧ 1302, ≤1322 |
—- | —- | ≧ 1295, ≤1320 |
|
| Pendiente cero dispresion | Nuevo Méjico | ≤0.092 | ≤0.091 | —- | —- | —- | |
| PMD fibra individual máxima | ≤0.2 | ≤0.2 | —- | —- | ≤0.11 | ||
| Valor de enlace de diseño de PMD | Ps (nm2 * k m) |
≤0.12 | ≤0.08 | —- | —- | —- | |
| Longitud de onda de corte de fibra λc | Nuevo Méjico | ≧ 1180, ≤1330 |
≧ 1180, ≤1330 |
—- | —- | —- | |
| Cable sutoff longitud de onda λcc |
Nuevo Méjico | ≤1260 | ≤1260 | —- | —- | —- | |
| MFD | 1310nm | um | 9.2 +/- 0.4 | 9.2 +/- 0.4 | —- | —- | —- |
| 1550nm | um | 10.4 +/- 0.8 | 10.4 +/- 0.8 | —- | —- | —- | |
| Numérico (NA) |
—- | —- | 0.200 + / -0.015 |
0.275 +/- 0. 015 |
0.200 +/- 0 .015 |
||
| Paso (media de ) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Irregularidades sobre la length and point |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Discontinuidad | |||||||
| Diferencia coefficient |
dB / km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Atenuación de uniformidad | dB / km | ≤0.01 | ≤0.01 | ||||
| Diámetro central | um | 50 +/- 1.0 | 62.5 +/- 2.5 | 50 +/- 1.0 | |||
| Diámetro de revestimiento | um | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | |
| Revestimiento de no circularidad | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Diámetro de recubrimiento | um | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Revestimiento / pinzón error concéntrico |
um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Recubrimiento no circularidad | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Error de concentricidad del núcleo / revestimiento | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Rizo (radio) | um | ≤4 | ≤4 | —- | —- | —- | |
Paquete
| 1.material de embalaje: tambor de madera | |||||||
| 2.Longitud de embalaje: la longitud estándar del cable debe ser de 2 km. Otra longitud de cable también está disponible | |||||||
| si es requerido por los clientes |
Marcado de cable y marcado de carrete de cable
La cubierta del cable se marcará con caracteres blancos de acuerdo con los requisitos del cliente.
