Ang High Power Cladding Power Stripper (CPS) gidisenyo alang sa mga aplikasyon sa high power fiber laser ug amplifier. Maayo ang aparato alang sa pagtangtang sa nahibilin nga gahum sa bomba, ASE, ug nakaikyas sa mga mode nga core sa sulod sa pagsulud sa sulud sa sulud nga mga fibad nga dobleng samtang nagpreserbar sa dyutay nga pagkadaot sa gahum sa signal ug kalidad sa sinag. Ang nabag-o nga gahum nga signal ngadto sa sulod sa cladding gikan sa facet mahimong makuha usab.
Color:
Paglaraw
1.0 nga paghulagway
Ang High Power Cladding Power Stripper (CPS) gidisenyo alang sa mga aplikasyon sa high power fiber laser ug amplifier. Maayo ang aparato alang sa pagtangtang sa nahibilin nga gahum sa bomba, ang ASE ug nakaikyas sa mga mode nga core sa sulod sa pagsulud sa sulud sa sulud sa sulud nga dobleng mga fibad nga cladding samtang gitipigan ang dyutay nga pagkadaot sa gahum sa signal ug kalidad sa beam. Ang nabag-o nga gahum nga signal ngadto sa sulod sa cladding gikan sa facet mahimong makuha usab.
2.0 Mga detalye sa Optical ug Operation
| Item | Mga detalye | Mga Min. | Kasagaran. | Max. | Yunit | Mubo nga mga sulat |
| 2.01 | Ang haba nga laser | 900 | - | 2000 | nm | |
| 2.02 | Polarization | Random | PM Nahiangay | |||
| 2.03 | Ang rehimen sa operasyon | CW | ||||
| 2.04 | Ang pagkawala sa pagsulud sa signal | 0.05 | dB | |||
| 2.0 5 | Gitas-on sa pigtail | 1.0 | m | Default | ||
| 2.0 6 | Ang pagbugkos sa gahum sa pagtulo sa gahum | 20 | dB | |||
| 2.07 | Pagdumala gahum | 200 | W | Ang pag-ayo sa ilawom sa ilawom | ||
| 600 | W | Direkta nga pag-ayo sa tubig | ||||
| 2.08 | Sakup sa temperatura nga operasyon | 0 | +75 | ° C | ||
| 2.09 | Ang temperatura sa pagtipig | -40 | +85 | ° C | ||
3.0 Mga detalye sa mekanikal ug mga drowing
| Item | Mga detalye | Yunit | Mubo nga mga sulat | |
| 3.01 | Mga Sukat sa Module | 128 * 30 * 20 | mm | Ang pag-ayo sa ilawom sa ilawom |
 |
||||
| Item | Mga detalye | Yunit | Mubo nga mga sulat | |

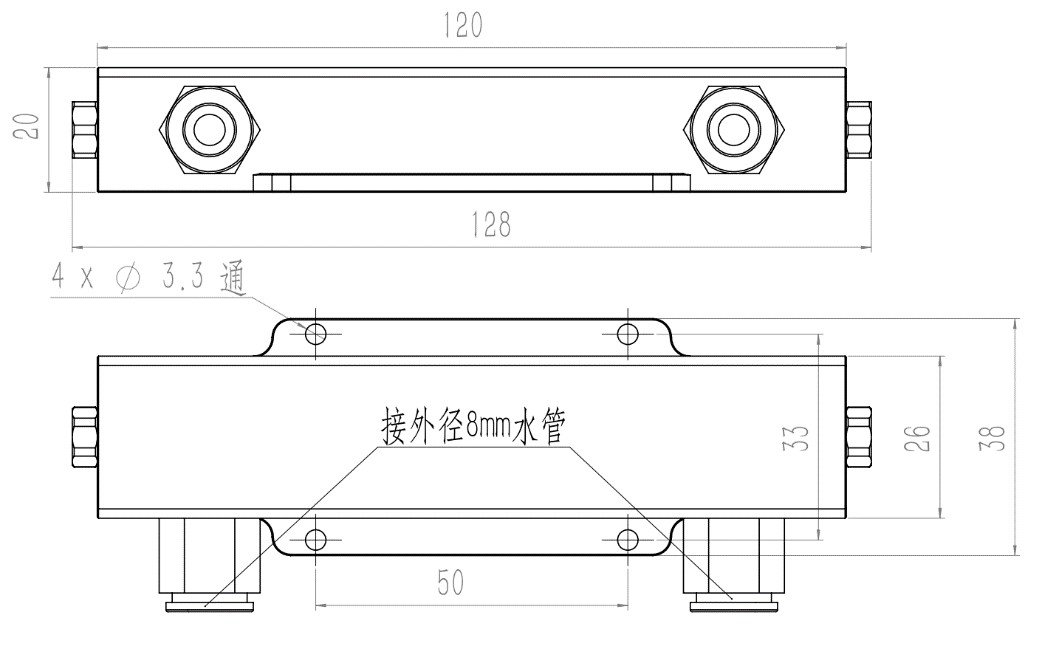

| 3.02 | Mga Sukat sa Module | 128 * 38 * 20 | mm | Direkta nga pag-ayo sa tubig |
 |
||||
4.0 Pag-order nga kasayuran
| CPS- ① -② -③ / ③ -④ | ||
| ① ： Mga Mga tipo nga hibla | ② ： Mga Pagdumala sa Kusog | ③ / ③ ： Mga Input / gitas-on sa fiber sa output |
| D17 - 20/400 DCF, 0.06NA D07 - 25/400 DCF, 0.06NA D08 - 30/400 DCF, 0.06NA . |
200 - 200W 600 - 600W ug uban pa |
1.0 - 1.0m Default 1.5 - 1.5m 2.0 - 2.0m ekt . |
| ④ ： Mga matang Package | ||
| Usa ka - conduction makapabugnaw package 128 * 30 * 20 C - Direct tubig makapabugnaw package 128 * 38 * 20 D - Glass tubepackage S - Hibal-i |
||
| Pananglitan ： Mga CPS-D17-200-1.0 / 1.0-A | ||
