GYFTZY, Non-armored stranded loose tube cable features FRP as the central member, ensuring the resistance to electromagnetic interference. High strength loose tube is hydrolysis resistant and the tube filling compound ensures a critical protection of the fiber. The water-blocking material between a single polyethylene (PE) jacket and the loose tube is applied to keep the cable compact and watertight. It is suitable for aerial and duct installation, especially operating in electrical system or frequently lighting areas.
Color:
Descrição
GYFTZY, Non-armored stranded loose tube cable features FRP as the central member, ensuring the resistance to electromagnetic interference. High strength loose tube is hydrolysis resistant and the tube filling compound ensures a critical protection of the fiber. The water-blocking material between a single polyethylene (PE) jacket and the loose tube is applied to keep the cable compact and watertight. It is suitable for aerial and duct installation, especially operating in electrical system or frequently lighting areas.

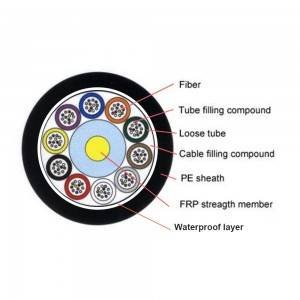

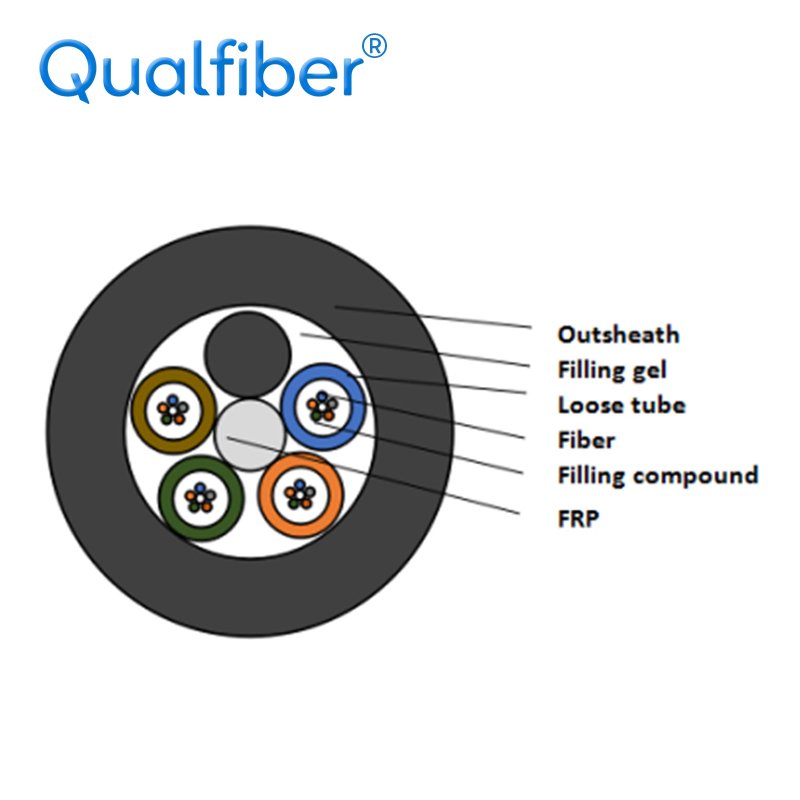

Detalhes da estrutura
|
No. of fiber
|
6F
|
12F
|
24F
|
36F
|
48F
|
72F
|
96F
|
144F
|
|
No. of tube
|
1
|
2
|
4
|
3
|
4
|
6
|
8
|
12
|
|
Fiber per tube
|
6
|
6
|
6
|
12
|
12
|
12
|
12
|
12
|
|
No. of filler rod
|
4
|
4
|
1
|
2
|
1
|
0
|
0
|
0
|
|
Diâmetro do tubo (± 0,1 mm)
|
2,0
|
2,0
|
2,0
|
2,0
|
2,0
|
2,0
|
2,0
|
2,0
|
|
The thickness of loose tube
(± 0,05 mm) |
0,3
|
0,3
|
0,3
|
0,3
|
0,3
|
0,3
|
0,3
|
0,3
|
|
Nom. out diameter (±0.2mm)
|
8.6
|
8.6
|
8.6
|
8.6
|
8.6
|
9,2
|
10,8
|
13,4
|
|
Nom. espessura do revestimento
(± 0,1 mm) |
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.7
|
1.7
|
|
Tubo solto
|
Material
|
PBT
|
Cor
|
Espectro padrão
|
||||
|
Membro da força central
|
Material
|
FRP
|
Diâmetro
|
1.4mm (6-48F)
|
||||
|
2mm (72-144F)
|
||||||||
|
Camada
|
PE (for 96F -144F only)
|
|||||||
|
Haste de enchimento
|
Material
|
PP
|
Cor
|
Preto
|
||||
|
Sistema de bloqueio de água
|
Material
|
Filling gel
|
||||||
|
Bainha
|
Material
|
EDUCAÇAO FISICA
|
Cor
|
Preto
|
||||
Cor da fibra
| Não. | 1 | 2 | 3 | 4 | 5 | 6 |
| Cor |  |
 |
 |
 |
 |
|
| Não. | 7 | 8 | 9 | 10 | 11 | 12 |
| Cor |  |
 |
 |
 |
 |
 |
Cor do tubo
| Não. | 1 | 2 | 3 | 4 | 5 | 6 |
| Cor |  |
 |
 |
 |
 |
 |
| Não. | 7 | 8 | 9 | 10 | 11 | 12 |
| Cor |  |
 |
 |
 |
 |
 |
Desempenho mecânico e ambiental
| Resistência à tração | Long term（N） | 600N | ||||||
| Short term（N） | 1500N | |||||||
| Carga de esmagamento | Long term | 300N/100mm | ||||||
| Short term | 1000N/100mm | |||||||
| Raio de curvatura | Dynamic | 20D | ||||||
| Static | 10D | |||||||
| Temperatura de armazenamento | -20℃～+70℃ | |||||||
| Temperatura de instalação | -10℃～+60℃ | |||||||
Desempenho da fibra
| Estilo de fibra | Unidade | SM G652D | MM 50/125 | MM 62,5 / 125 | ||||
| Doença | milímetros | 1310/1550 | 850/1300 | 850/1300 | ||||
| Atenuação | dB / km | ≤0.36/0.22 | ≤3,0 / 1,0 | ≤3,0 / 1,0 | ||||
| Diâmetro de revestimento | hum | 125 ± 1 | 125 ± 1 | 125 ± 1 | ||||
| Não circularidade do revestimento | % | ≤1,0 | ≤1,0 | ≤1,0 | ||||
| Diâmetro de revestimento | hum | 242 ± 7 | 242 ± 7 | 242 ± 7 | ||||
Pacote
Material de embalagem: Tambor de madeira.
Comprimento da embalagem: 2 km por tambor ou personalização.
