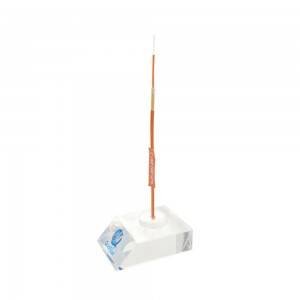

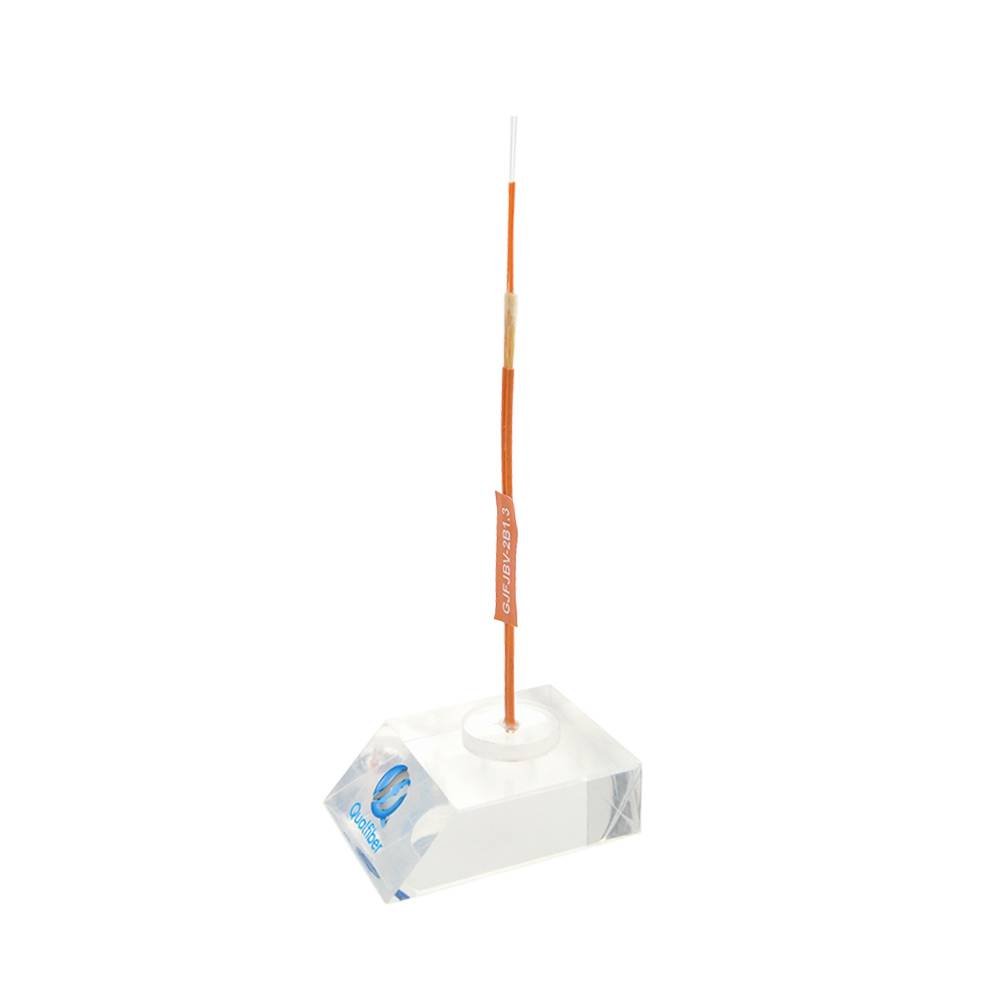

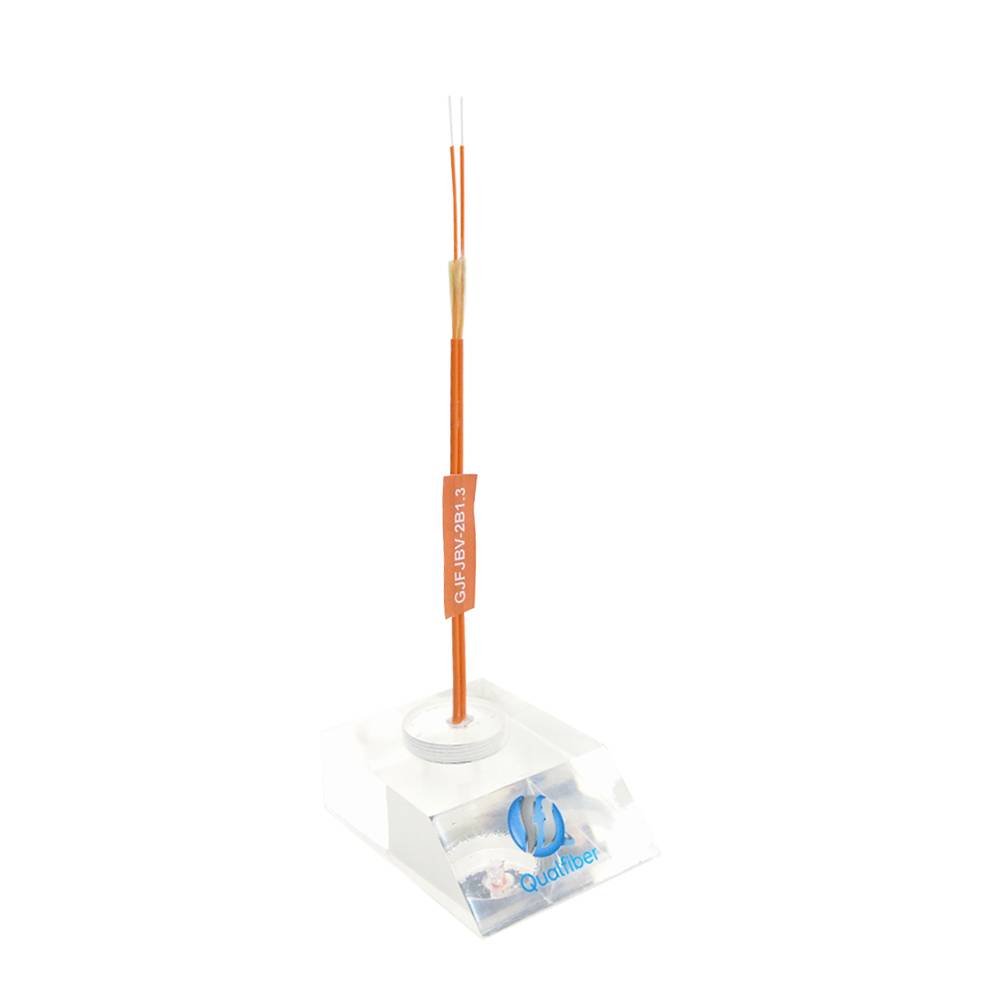

Cáp đôi trong nhà sử dụng cáp đệm chặt chống cháy 900μm hoặc 600μm làm phương tiện truyền thông quang học.
Sợi đệm chặt được bọc bằng một lớp sợi aramid như các đơn vị thành viên cường độ, đơn vị đó được ép đùn bằng một lớp vật liệu PVC hoặc LSZH như áo khoác bên trong.
Color:
Sự miêu tả
Xây dựng cáp:
| Các thông số kỹ thuật: | |||||||
| Đường kính ngoài (MM) | 3.0 × 5.0 | Trọng lượng (KG) | 56 | ||||
| 3,2 × 5,6 | 68 | ||||||
| 5.0 × 8.0 | 87 | ||||||
| Nhiệt độ lưu trữ （℃ | -20 + 60 | ||||||
| Bán kính uốn tối thiểu (mm) | Lâu dài | 10D | |||||
| Uốn tối thiểu (mm) |
Thời gian ngắn | 20D | |||||
| Cho phép tối thiểu (N) |
Lâu dài | 300 | |||||
| Cho phép tối thiểu (N) |
Thời gian ngắn | 800 | |||||
| Tải trọng nghiền (N / 100mm) | Lâu dài | 500 | |||||
| Tải trọng nghiền (N / 100mm) | thời gian ngắn | 1000 | |||||
Màu sợi
| Không. | 1 | 2 |
| Màu sắc |  |
 |
Chất xơ đặc trưng
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5 / 125 |
MM OM3-300 |
|
| tình trạng | bước sóng | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| suy giảm | dB / km | ≤ | ≤ | ≤ | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0,36 / 0,23 | 0,34 / 0,22 | 3.0 / 1.0 | ---- | ---- | |||
| Phân tán | 1550nm | Ps / (nm * km) | ---- | ≤18 | ---- | ---- | Phân tán |
| 1625nm | Ps / (nm * km) | ---- | ≤22 | ---- | ---- | ||
| Băng bó | 850nm | MHZ.KM | ---- | ---- | 400 | ≧ 160 | Băng bó |
| 1300nm | MHZ.KM | ---- | ---- | 800 | 500 | ||
| Bước sóng phân tán bằng không | bước sóng | 1300-1324 | ≧ 1302, 3221322 |
---- | ---- | ≧ 1295, ≤1320 |
|
| Độ dốc phân tán bằng không | bước sóng | .00.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD tối đa sợi cá nhân | .20.2 | .20.2 | ---- | ---- | .110.11 | ||
| Giá trị liên kết thiết kế PMD | Ps (nm2 * k m) |
.120,12 | .080,08 | ---- | ---- | ---- | |
| Bước sóng cắt sợi λc | bước sóng | ≧ 1180, ≤1330 |
≧ 1180, ≤1330 |
---- | ---- | ---- | |
| Cable cutoff λcc |
bước sóng | 601260 | 601260 | ---- | ---- | ---- | |
| MFD | 1310nm | ô | 9,2 +/- 0,4 | 9,2 +/- 0,4 | ---- | ---- | ---- |
| 1550nm | ô | 10,4 +/- 0,8 | 10,4 +/- 0,8 | ---- | ---- | ---- | |
| Số (NA) |
---- | ---- | 0,200 + / -0.015 |
0,275 +/- 0. 015 |
0,200 +/- 0 .015 |
||
| Bước (giá trị trung bình của ) |
dB | .050,05 | .050,05 | .10.10 | .10.10 | .10.10 | |
| Không đều trên length and point |
dB | .050,05 | .050,05 | .10.10 | .10.10 | .10.10 | |
| Không liên tục | |||||||
| Chênh lệch coefficient |
dB / km | .050,05 | ≤0.03 | .080,08 | .10.10 | .080,08 | |
| Độ đồng đều suy giảm | dB / km | .010,01 | .010,01 | ||||
| Đường kính lõi | ô | 50 +/- 1.0 | 62,5 +/- 2,5 | 50 +/- 1.0 | |||
| Đường kính ốp | ô | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
| Tấm ốp không tròn | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Đường kính lớp phủ | ô | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Lớp phủ / chaffinch lỗi đồng tâm |
ô | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Lớp phủ không tròn | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Lỗi đồng tâm lõi / lớp phủ | ô | .60,6 | .60,6 | .51,5 | .51,5 | .51,5 | |
| Curl (bán kính) | ô | ≤4 | ≤4 | ---- | ---- | ---- | |
Gói
| 1.Packing chất liệu: Trống gỗ | |||||||
| 2.Packing length: chiều dài tiêu chuẩn của cáp sẽ là 2 km. Chiều dài cáp khác cũng có sẵn | |||||||
| nếu khách hàng yêu cầu |
Đánh dấu cáp và đánh dấu cuộn cáp
Vỏ cáp phải được đánh dấu bằng các ký tự màu trắng theo yêu cầu của khách hàng.
