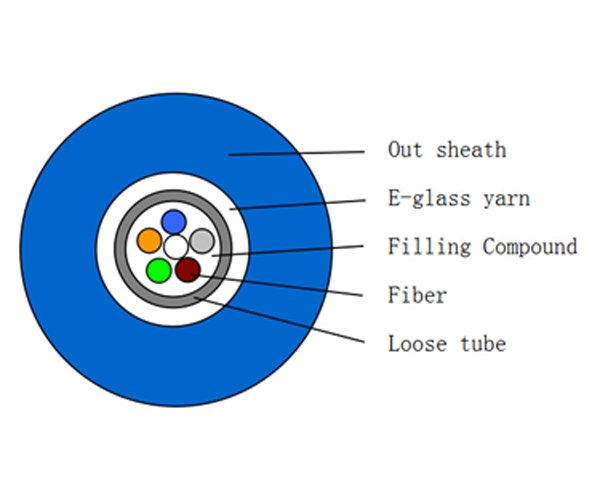

كابل الألياف الضوئية GJFXKTV الأساسي ذو 12 قلبًا مع عضو قوة غزل الألياف الزجاجية الإلكترونية ، وكابل الألياف GJFXKTV ، وكابل الألياف الزجاجية الإلكترونية ، وكابل الألياف الضوئية GJFXKTV مع الزجاج الإلكتروني
Color:
وصف
اللون القياسي للألياف
يكون لون الألياف الفردية حسب الجدول كما يلي:
لون الألياف
لون الكابل الخارجي: أصفر ، لون كابلات التوصيل: أصفر
خاصية الكابلات الميكانيكية
| العناصر | قطر الكابل | وزن | |||||
| 2 نوى | 6.0 ± 0.5 | 45.00 كغم / كم | |||||
| 4 نوى | 6.0 ± 0.5 | 45.00 كغم / كم | |||||
| 6 نوى | 6.0 ± 0.5 | 45.00 كغم / كم | |||||
| 8 نوى | 6.0 ± 0.5 | 45.00 كغم / كم | |||||
| 10 نوى | 6.0 ± 0.5 | 45.00 كغم / كم | |||||
| 12 نواة | 6.0 ± 0.5 | 45.00 كغم / كم | |||||
| درجة حرارة التخزين （℃） | -20 + 60 | ||||||
| الحد الأدنى لنصف قطر الانحناء (مم) | طويل الأمد | 10 د | |||||
| الحد الأدنى لنصف (مم) |
المدى القصير | 20 د | |||||
| الحد الأدنى المسموح به لقوة الشد (N) |
طويل الأمد | 600 | |||||
| الحد الأدنى المسموح به لقوة الشد (N) |
المدى القصير | 1300 | |||||
| تحميل التكسير (N / 100mm) | طويل الأمد | 200 | |||||
| تحميل التكسير (N / 100mm) | المدى القصير | 1000 | |||||
خاصية الألياف
| أسلوب الألياف | وحدة | SM G652 |
SM G652D |
مم 50/125 |
مم 62.5 / 125 |
مم OM3-300 |
|
| حالة | نانومتر | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| التوهين | ديسيبل / كم | ≤ | ≤ | ≤ | .03.0 / 1.0 | .03.0 / 1.0 | |
| 0.36 / 0.23 | 0.34 / 0.22 | 3.0 / 1.0 | —- | —- | |||
| تشتت | 1550 نانومتر | Ps / (nm * km) | —- | ≤18 | —- | —- | تشتت |
| 1625 نانومتر | Ps / (nm * km) | —- | ≤22 | —- | —- | ||
| عرض النطاق الترددي | 850 نانومتر | MHZ.KM | —- | —- | ≧ 400 | ≧ 160 | عرض النطاق الترددي |
| 1300 نانومتر | MHZ.KM | —- | —- | ≧ 800 | ≧ 500 | ||
| الطول الموجي التشتت الصفري | نانومتر | 1300-1324 | ≧ 1302 ، 321322 |
—- | —- | 95 1295 ، ≤1320 |
|
| منحدر التشتت الصفري | نانومتر | .00.092 | .00.091 | —- | —- | —- | |
| PMD الألياف الفردية القصوى | ≤0.2 | ≤0.2 | —- | —- | .110.11 | ||
| قيمة وصلة التصميم PMD | Ps (nm2 * k m) |
.120.12 | .080.08 | —- | —- | —- | |
| قطع الألياف الطول الموجي ج | نانومتر | 80 1180 ، ≤1330 |
80 1180 ، ≤1330 |
—- | —- | —- | |
| Cable cutoff λcc الطول الموجي |
نانومتر | 601260 | 601260 | —- | —- | —- | |
| MFD | 1310 نانومتر | أم | 9.2 +/- 0.4 | 9.2 +/- 0.4 | —- | —- | —- |
| 1550 نانومتر | أم | 10.4 +/- 0.8 | 10.4 +/- 0.8 | —- | —- | —- | |
| عددي (نسبة غير معلومة) |
—- | —- | 0.200 + / -0.015 |
0.275 +/- 0. 015 |
0.200 +/- 0 .015 |
||
| الخطوة (متوسط ) |
ديسيبل | .050.05 | .050.05 | .100.10 | .100.10 | .100.10 | |
| مخالفات على length and point |
ديسيبل | .050.05 | .050.05 | .100.10 | .100.10 | .100.10 | |
| الانقطاع | |||||||
| تبعثر الفرق coefficient |
ديسيبل / كم | .050.05 | .030.03 | .080.08 | .100.10 | .080.08 | |
| توحيد التوهين | ديسيبل / كم | .010.01 | .010.01 | ||||
| قطر النواة | أم | 50 +/- 1.0 | 62.5 +/- 2.5 | 50 +/- 1.0 | |||
| قطر الكسوة | أم | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | |
| تكسية غير دائرية | ٪ | .01.0 | .01.0 | .01.0 | .01.0 | .01.0 | |
| قطر الطلاء | أم | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| طلاء / عصفور خطأ مركّز |
أم | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| طلاء غير دائري | ٪ | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| خطأ مركزية الكسوة / الكسوة | أم | .60.6 | .60.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| الضفيرة (نصف القطر) | أم | ≤4 | ≤4 | —- | —- | —- | |
صفقة
| 1.مواد التغليف: طبل خشبي | |||||||
| 2.طول التعبئة: الطول القياسي للكابل 2 كم. كما يتوفر طول الكابل الآخر | |||||||
| إذا طلب العميل ذلك. |
وسم الكبل ووضع علامات على بكرة الكبل
يجب تمييز غلاف الكبل بأحرف بيضاء وفقًا لمتطلبات العميل.
