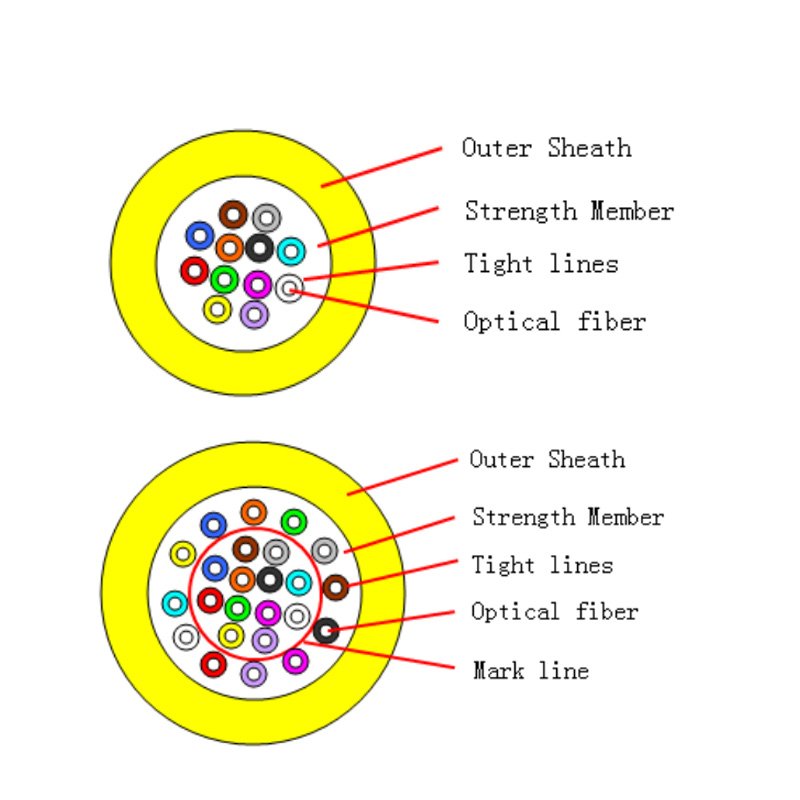

የጂጄኤጄጄቪ ባለብዙ ዓላማ መፍረስ ገመድ እንደ ንዑስ ሲ. ቀላል ፋይበር ኬብል ይጠቀማል ፡፡ TPU ወይም LSZH ጃኬት።
Color:
መግለጫ
ቴክኒካዊ ውሂብ
| ቁ. ኬብል | 12 | 24 | |||
| የፋይበር ሞዴል | OM4 | ||||
| ባለአራት መስመሮች | ቁሳቁስ | PVC | |||
| ውፍረት ( ± 0.03 1 ) ሚሜ | 0.32 | ||||
| ዲያሜትር ( ± 0.06 1 ) ሚሜ | 0.9 | ||||
| ጥንካሬ አባል | ቁሳቁስ | Aramid ክር | |||
| ውጫዊ ሽፋን | ቁሳቁስ | ኤል .zh | |||
| ውፍረት ( ± 0.2 1 ) ሚሜ | 0.9 | ||||
| ቀለም | ቢጫ | ||||
| ገመድ ዲያሜትር ( ± 0.2 1 ) ሚሜ | 6.2 | 8.5 | |||
| ገመድ ገመድ ( ± 5 1 ) ኪግ / ኪሜ | 40 | 60 | |||
| ትንተና | 1310nm | dB / ኪሜ | 0.4 | ||
| 1550nm | 0.3 | ||||
| የሚፈቀድ የ Tensile ጥንካሬ | የአጭር ጊዜ | መ | 660 | ||
| ረዥም ጊዜ | 200 | ||||
| የሚፈቀደው የጭረት መቋቋም | የአጭር ጊዜ | 100 / ሚሜ | 1000 | ||
| ረዥም ጊዜ | 200 | ||||
| ዝቅተኛ አግድም ራዲየስ | ያለ ውጥረት | 10.0 × ገመድ-φ | |||
| በከፍተኛ ውጥረት ስር | 20.0 able ገመድ-φ | ||||
| የሙቀት መጠን ( ℃ 1 ) |
ጭነት | -20 ~ + 60 | |||
| መጓጓዣ እና ማከማቻ | -40 ~ + 70 | ||||
| ክዋኔ | -40 ~ + 70 | ||||
ባለ አራት መስመር ቀለሞች
| አይ. | 1 | 2 | 3 | 4 | 5 | 6 | |
| ቀለም | ሰማያዊ | ብርቱካናማ | አረንጓዴ | ብናማ | ግራጫ | ነጭ | |
| 7 | 8 | 9 | 10 | 11 | 12 | ||
| ቀይ | ጥቁር | ቢጫ | ቫዮሌት | ሐምራዊ | አኳ | ||
| OM 4 50 / 125μm የቴክኒክ መረጃ | |||
| ባህሪይ | ባህሪይ | ባህሪይ | ባህሪይ |
| የጨረር ባህሪዎች | |||
| ትንተና | 850nm 1300nm |
≤2.5 ≤0.7 |
dB / ኪሜ dB / ኪሜ |
| ከመጠን በላይ የመተላለፊያ ይዘት | 850nm 1300nm |
≥3500 ≥500 |
ሜኸ. ሜኸ. |
| ውጤታማ የመተላለፊያ ይዘት | 850nm | ≥ 4700 | ሜኸ. |
| 10Gb / s የኤተርኔት አገናኝ ርዝመት | 550 | ሜ | |
| የቁጥራዊ ቀዳዳ (ኤን.ኦ.) | 0.185 ～0.215 | ||
| ወደ ልዩነት ሞጁሎች መዘግየት DMD | በአብነቱ ውስጥ FFOTOM3-550 ን ይመልከቱ | ||
| የኋላ (1300 nm) | |||
| በከፊል አቋራጭ ነጥብ | ≤0.1 | dB | |
| የፋይበር ግኝትን ጥራት አለመቻል | ≤0.1 | dB | |
| የጨረታ ማቅረቢያ የኋላ ማጣሪያ ጥምር ልዩነት | ≤0.1 | dB / ኪሜ | |
| የጂኦሜትሪክ ባህሪዎች | |||
| ዋና ዲያሜትር | 50 ± 2.5 | μm | |
| Cladding roundness | ≤6.0 | % | |
| ሽፋን ዲያሜትር | 125 ± 2 | μm | |
| Cladding roundness | ≤2.0 | % | |
| ሽፋን / የተጣበቀ የማጣበቅ ስህተት | ≤1.5 | μm | |
| ሽፋን ዲያሜትር | 245 ± 10 | μm | |
| ዋና / የጥቅል ትኩረት ስህተት | |||
