Texniki məlumat

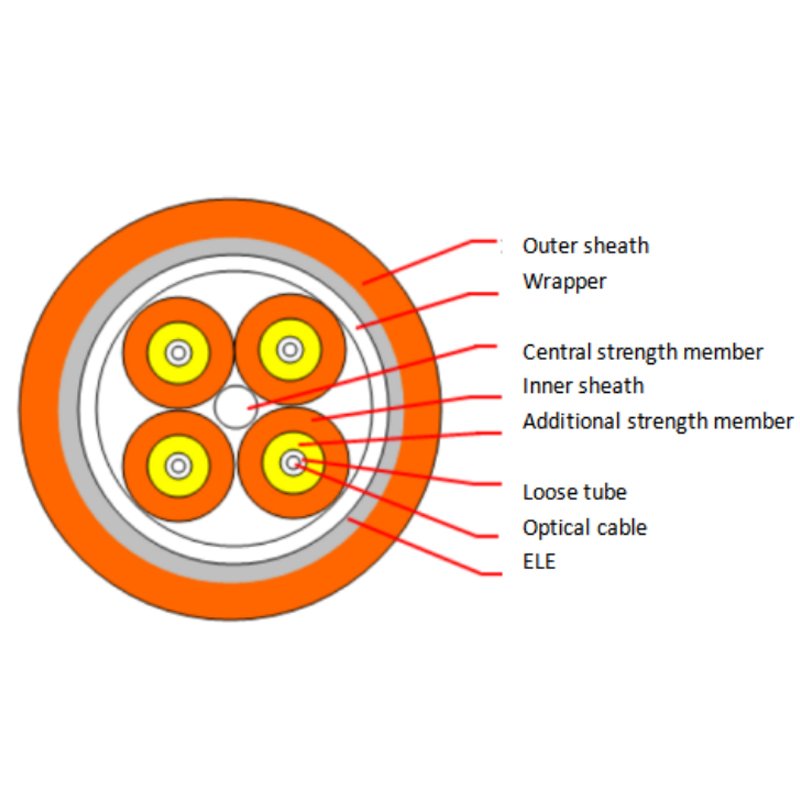

Kabel növü	Sıx tamponlu qırılma borusu	Lif sayı	1-24 Liflər
Zireh qat	PSP	Lif növü	SM / MM
Xarici ceket	LSZH	Daxili gödəkçə	PVC
Out Sheath Diameter	3.0 ~ 6.0mm	Lif rəngidir	Mavi / Boz
Gərginlik gücü (uzun / qısamüddətli)	100 ~ 200N / 200 ~ 400N	Yükü əzmək (uzun / qısa müddətli)	3000/5000 (N / 100mm)
Bükülmə Radius (uzun / qısa müddətli)	20D / 10D (mm)	Əməliyyat / saxlama istiliyi	-40 ilə + 60 ° C arasında

Tək rejimli optik lif (ITU-T Rec. G.652.D)

Element	Xüsusiyyət
F iber t ype	Tək rejimi
Lif materialı	Siliya silindi
Gərginlik əmsalı @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm	£ 0,3 6 dB / km £ 0,3 2 dB / km £ 0.22 dB / km £ 0. 30 dB / km
Kabel kəsilmiş dalğa uzunluğu	£ 1260 nm
Sıfır dispers dalğa uzunluğu	1300 ~ 1324 nm
Sıfır dispersiya yamacı	£ 0.09 2 ps / (nm ² .km)
Xromatik dispersiya @ 128 8 ~ 133 9 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1 625 nm	£ 3.5 ps / (nm. Km) £ 5.3 ps / (nm . Km) £ 18 ps / (nm . Km) £ 22 ps / (nm . Km)
PMD _Q (Kvadratın orta *)	£ 0. 2 ps / km ^1/2
Rejim sahəsinin diametri @ 1310 nm	9.2 ± 0.4 um
Core / Clad konsentrasiya xətası	£ 0. 5 um
Döşəmə diametri	125.0 ± 0.7 um
Qatlanan qeyri-dairəvi	£ 1.0 %
İlkin örtük diametri	245 ± 10 um
Sübut testi səviyyəsi	100 kpsi (= 0.69 Gpa), 1%
Temperaturdan asılılıq 0oC ~ + 70oC @ 1310 & 1550nm	£ 0,1 dB / km

Sheath markalanması

Hər Rəng qeyd ağ, lakin fikirlə lazım olduqda, t o ağ Rəng qeyd fərqli bir mövqe yeni çap edilir.
Təsadüfi olmayan uzunluq işarələməsinə hər iki qonşu nişan aydın
Hər iki kabel ucu suyun girməməsi üçün istilik büzülən son qapaqları ilə möhürlənmişdir.
