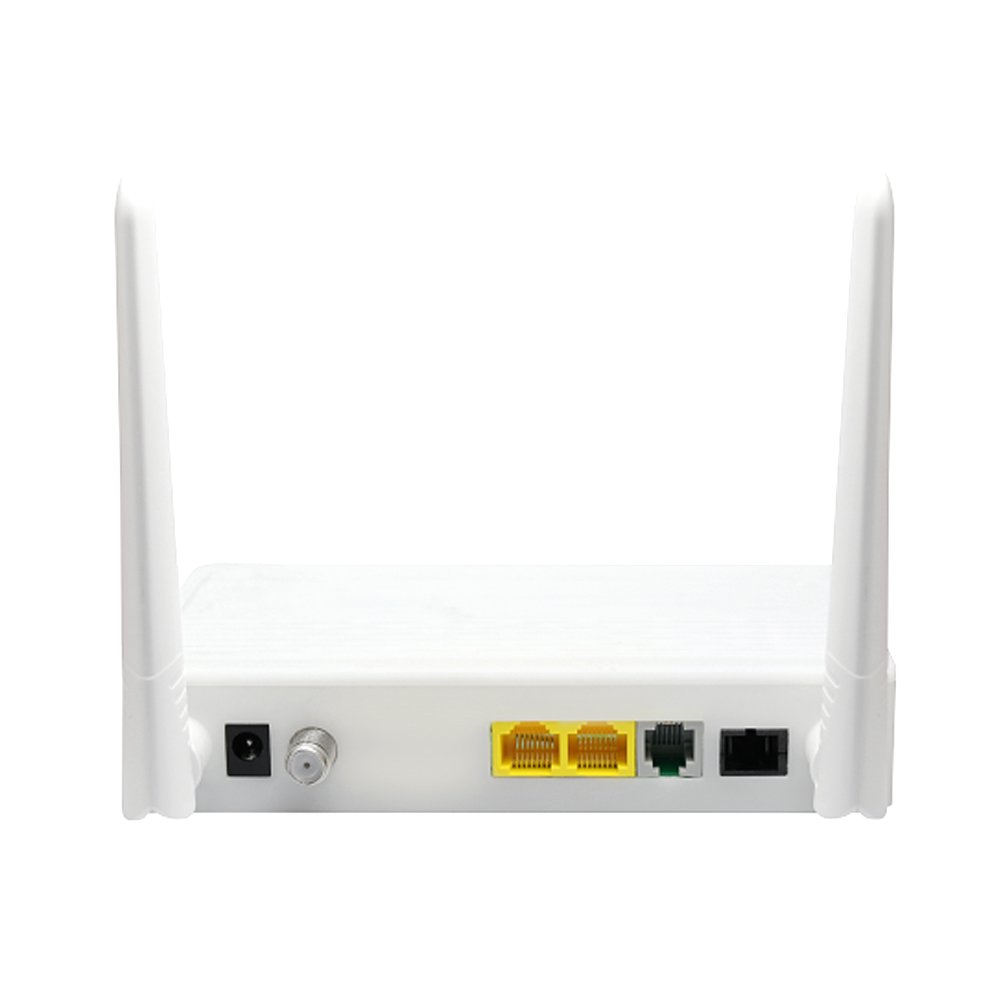

Αυτόματη αναγνώριση τόσο για το δίκτυο GPON όσο και για το δίκτυο EPON, θύρες 1GE + 1FE WAN, CATV μονής ίνας για τηλεόραση HD, 1POTS για τηλέφωνο, θύρα SC-APC για αξιολόγηση ινών, μονή ζώνη wifi 2.4G, μονή ισχύ wifi πάνω από 5DB.
Color:
Περιγραφή
1. Επισκόπηση
- Η σειρά 1G1F + WIFI + CATV + POTS έχει σχεδιαστεί ως HGU (Home Gateway Unit) σε αναφερόμενες λύσεις FTTH από την Qualfiber. Η εφαρμογή FTTH κατηγορίας φορέα παρέχει πρόσβαση στην υπηρεσία δεδομένων.
- Η σειρά 1G1F + WIFI + CATV + POTS βασίζεται σε ώριμη και σταθερή, οικονομικά αποδοτική τεχνολογία XPON. Μπορεί να αλλάξει αυτόματα με EPON και GPON όταν έχει πρόσβαση στο EPON OLT ή στο GPON OLT.
- 1G1F + WIFI + καλωδιακής τηλεόρασης + POTS σειράς υιοθετεί η υπό εξέταση προϊόντος αξιοπιστία, εύκολη διαχείριση, την ευελιξία διαμόρφωσης και την καλή ποιότητα της υπηρεσίας (QoS) εγγυήσεις για την κάλυψη των τεχνικών επιδόσεων της ενότητας της China Telecom ΕΠΟΝ CTC3,0 και GPON Πρότυπο ITU-TG. 984.Χ
- Η σειρά 1G1F + WIFI + CATV + POTS έχει σχεδιαστεί από το chipset Realtek.
2. Λειτουργικό χαρακτηριστικό
- Υποστηρίξτε τη λειτουργία EPON και GPON και αλλάξτε αυτόματα τη λειτουργία
- Υποστήριξη αυτόματης ανακάλυψης ONU / Ανίχνευση συνδέσμου / απομακρυσμένη αναβάθμιση λογισμικού
- Οι συνδέσεις WAN υποστηρίζουν τη λειτουργία Route and Bridge
- Η λειτουργία διαδρομής υποστηρίζει PPPoE / DHCP / στατική IP
- Υποστήριξη διασύνδεσης WIFI και πολλαπλών SSID
- Υποστήριξη QoS και DBA
- Υποστήριξη θύρας Απομόνωση και διαμόρφωση θύρας VLAN
- Υποστήριξη λειτουργίας Firewall και IGMP snooping multicast
- Υποστήριξη διαμόρφωσης LAN IP και DHCP Server.
- Υποστήριξη προώθησης θύρας και ανίχνευσης βρόχου
- Υποστήριξη TR069 απομακρυσμένης διαμόρφωσης και συντήρησης
- Υποστήριξη διασύνδεσης CATV για IPTV, ελεγχόμενη από απόσταση από Qualfiber / Huawei / ZTE / FiberHome / OEM OLT.
- Υποστήριξη διεπαφής POTS για υπηρεσία VoIP
- Εξειδικευμένος σχεδιασμός για την πρόληψη της βλάβης του συστήματος για τη διατήρηση ενός σταθερού συστήματος
3. Προδιαγραφές υλικού
| Τεχνικό είδος | Λεπτομέριες |
| Διεπαφή PON | 2.5G GPON Class B + / C + / C ++ / C +++ & 1.25G EPON PX20 + / PX20 ++ / PX20 +++) |
| Λήψη ευαισθησίας: ≤-27dBm | |
| Μετάδοση οπτικής ισχύος: 0 ~ + 4dBm | |
| Απόσταση μετάδοσης: 20KM | |
| Μήκος κύματος | TX: 1310nm, RX: 1490nm |
| Οπτική διασύνδεση | Συνδετήρας SC / APC |
| Διεπαφή POTS | 1 FXS, RJ11 connector Υποστήριξη : Λειτουργία φαξ T.30 / T.38 / G.711, σύμφωνα με GR-909 |
| Διεπαφή LAN | 1 x 10/100 / 1000Mbps και 1 x 10 / 100Mbps αυτόματες προσαρμοστικές διεπαφές Ethernet. Πλήρης / μισή, RJ45 σύνδεση |
| Διεπαφή CATV | RF, οπτική ισχύς: + 2 ~ -18dBm |
| Απώλεια οπτικής ανάκλασης: ≥45dB | |
| Οπτικό μήκος κύματος λήψης: 1550 ± 10nm | |
| Εύρος συχνοτήτων RF: 47 ~ 1000MHz, σύνθετη αντίσταση εξόδου: 75Ω | |
| Επίπεδο εξόδου RF: 78dBuV | |
| AGC: 0 ~ -15dBm | |
| MER: ≥32dB @ -15dBm | |
| Ασύρματος | Συμβατό με IEEE802.11b / g / n, Συχνότητα λειτουργίας: 2.400-2.4835GHz υποστήριξη MIMO, ρυθμός έως 300Mbps, 2T2R, 2 εξωτερική κεραία 5dBi, Υποστήριξη: πολλαπλά κανάλια Τύπος Σχέδιο κωδικοποίησης: BPSK, QPSK, 16QAM και 64QAM |
| LED | Κατάσταση POWER 、 LOS 、 PON、 SYS、 LAN1 、 LAN2 、 WIFI 、 WPS 、 Internet 、 FXS 、 Φθαρμένο 、 Κανονικό (CATV) |
| Κουμπί | 3, για τη λειτουργία επαναφοράς 、 WLAN 、 WPS |
| Κατάσταση λειτουργίας | Θερμοκρασία: 0 ℃ ~ + 50 ℃ |
| Υγρασία: 10% ～ 90% （χωρίς συμπύκνωση5 ) | |
| Κατάσταση αποθήκευσης | Θερμοκρασία: -30 ℃ ~ + 60 ℃ |
| Υγρασία: 10% ~ 90% （χωρίς συμπύκνωση5 ) | |
| Παροχή ηλεκτρικού ρεύματος | DC 12V / 1Α |
| Κατανάλωση ενέργειας | ≤6W |
| Διάσταση | 155mm × 92mm × 34mm （L × W × H 5 ) |
| Καθαρό βάρος | 0,24 κιλά |
4. Εισαγωγή φώτων πίνακα
| Πιλοτική λάμπα | Κατάσταση | Περιγραφή |
| PWR | Επί | Η συσκευή είναι ενεργοποιημένη. |
| Μακριά από | Η συσκευή απενεργοποιείται. | |
| ΠΟΝ | Επί | Η συσκευή έχει εγγραφεί στο σύστημα PON. |
| Αναβοσβήνω | Η συσκευή καταγράφει το σύστημα PON. | |
| Μακριά από | Η εγγραφή της συσκευής δεν είναι σωστή. | |
| ΛΟΣ | Αναβοσβήνω | Οι δόσεις της συσκευής δεν λαμβάνουν οπτικά σήματα. |
| Μακριά από | Η συσκευή έχει λάβει οπτικό σήμα. | |
| SYS | Επί | Το σύστημα συσκευών λειτουργεί κανονικά. |
| Μακριά από | Το σύστημα συσκευών λειτουργεί ασυνήθιστα. | |
| ΔΙΑΔΙΚΤΥΟ | Αναβοσβήνω | Η σύνδεση δικτύου συσκευής είναι φυσιολογική. |
| Μακριά από | Η σύνδεση δικτύου συσκευής είναι μη φυσιολογική. | |
| WIFI | Επί | Η διεπαφή WIFI είναι ενεργοποιημένη. |
| Αναβοσβήνω | Η διεπαφή WIFI στέλνει ή / και λαμβάνει δεδομένα (ACT). | |
| Μακριά από | Η διεπαφή WIFI είναι εκτός λειτουργίας. | |
| WPS | Αναβοσβήνω | Η διεπαφή WIFI δημιουργεί με ασφάλεια μια σύνδεση. |
| Μακριά από | Η διεπαφή WIFI δεν δημιουργεί ασφαλή σύνδεση. | |
| FXS | Επί | Το τηλέφωνο / TEL έχει εγγραφεί στον διακομιστή SIP. |
| Αναβοσβήνω | Τηλέφωνο / TEL έχει καταχωρηθεί και μετάδοση δεδομένων (ACT). | |
| Μακριά από | Η εγγραφή τηλεφώνου / TEL δεν είναι σωστή. | |
| LAN1 | Επί | Η θύρα (LAN1) είναι σωστά συνδεδεμένη (LINK). |
| Αναβοσβήνω | Η θύρα (LAN1) στέλνει ή / και λαμβάνει δεδομένα (ACT). | |
| Μακριά από | Θύρα (LAN1) εξαίρεση σύνδεσης ή δεν είναι συνδεδεμένη. | |
| LAN2 | Επί | Η θύρα (LAN2) είναι σωστά συνδεδεμένη (LINK). |
| Αναβοσβήνω | Η θύρα (LAN2) στέλνει ή / και λαμβάνει δεδομένα (ACT). | |
| Μακριά από | Θύρα (LAN2) εξαίρεση σύνδεσης ή δεν είναι συνδεδεμένη. | |
| Φορεμένο (CATV) |
Επί | Η οπτική ισχύς εισόδου είναι μεγαλύτερη από 3dbm ή χαμηλότερη από -13dbm |
| Μακριά από | Η οπτική ισχύς εισόδου κυμαίνεται μεταξύ -13dbm και 3dbm | |
| Κανονική (CATV) |
Επί | Η οπτική ισχύς εισόδου κυμαίνεται μεταξύ -13dbm και 3dbm |
| Μακριά από | Η οπτική ισχύς εισόδου είναι μεγαλύτερη από 3dbm ή χαμηλότερη από -13dbm |
5. Εφαρμογή
- Τυπική λύση : FTTO (Office) ,FTTB (Building) ,FTTH (Home)
- Τυπική εφαρμογή (προαιρετικά) : ΔΙΑΔΙΚΤΥΟ,IPTV ,VOD ,VoIP ,IP Camera κ.λπ.
Εικόνα: Διάγραμμα προαιρετικής εφαρμογής για όλες τις λειτουργίες
6. Πληροφορίες παραγγελίας
| Ονομασία προϊόντος | Μοντέλο προϊόντος | Περιγραφές |
| XPON ONU 1G1F + WIFI + CATV + POTS | QF-HX101WCP | 1 × 10/100 / 1000Mbps Ethernet, 1 x 10 / 100Mbps Ethernet, 1 SC / APC Connector, 1x CATV single RF port, 2.4GHz WIFI, 1FXS FJ11 TEL Connector, Plastic Casing, External power supply adapter |
