സിംഗിൾ ജെക്കറ്റ് ഡീലക്‌ട്രിക് ഫൈബർ ഒപ്റ്റിക് കേബിൾ എ‌ഡി‌എസ്എസ് തിരഞ്ഞെടുത്ത ചിത്രം

》

《

സിംഗിൾ ജെക്കറ്റ് ഡീലക്‌ട്രിക് ഫൈബർ ഒപ്റ്റിക് കേബിൾ എ.ഡി.എസ്.എസ്

Single jecket dielectric fiber optic cable ADSS, ADSS (All-Dielectric Self-Supporting) cable is ideal forinstallation in distribution as well as transmission environments, even when live-line installations are required.

Color:

ഞങ്ങൾക്ക് ഇമെയിൽ അയയ്‌ക്കുക കാർട്ടിലേക്ക് ചേർക്കുക

ഉൽപ്പന്ന വിശദാംശം

വിവരണം

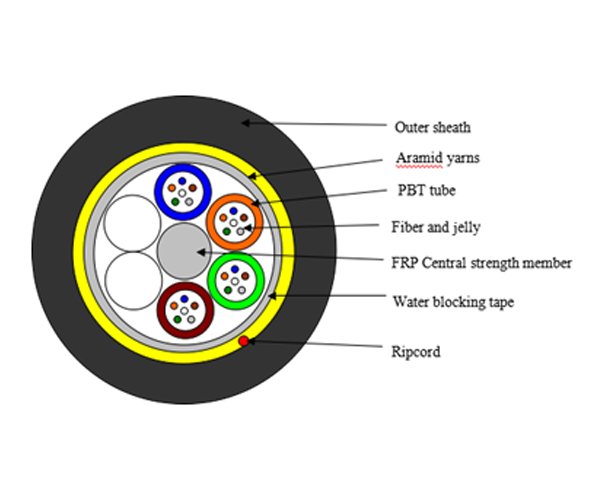

കേബിൾ നിർമ്മാണ വിശദാംശങ്ങൾ

നാരുകളുടെ എണ്ണം	2-72 കോർ
ഈർപ്പം തടസ്സം	വാട്ടർ ബ്ലോക്കിംഗ് ടേപ്പ്
അയഞ്ഞ ട്യൂബ്, ഫില്ലർ ഘടകങ്ങൾ		മെറ്റീരിയൽ	പി.ബി.ടി.
		വ്യാസം	2.2 മിമി + -0.2 മിമി
കേന്ദ്ര ശക്തി അംഗം		മെറ്റീരിയൽ	FRP
		വലുപ്പം	2.0 മിമി + -0.2 മിമി
നൂൽ		ഡ്യുപോണ്ട് കെൽ‌വർ‌ നൂൽ‌ (6 പി‌സി)
സ്‌പാൻ		50 മി ~ 60 മി
മൊത്തത്തിലുള്ള കേബിൾ വ്യാസം		15.0 മിമി + -0.5 മിമി
അയഞ്ഞ ട്യൂബ്		മെറ്റീരിയൽ	പി.ബി.ടി.
		വ്യാസം	.22.2 (പുറം / ആന്തരികം)
ഒരു കിലോമീറ്ററിന് കേബിൾ ഭാരം		75 കിലോഗ്രാം / കി
പുറം കവചം		മെറ്റീരിയൽ	PE
		വ്യാസം	1.8 ± 0.2 മിമി
ഒരു കിലോമീറ്ററിന് കേബിൾ ഭാരം		75 കിലോഗ്രാം / കി

ഫൈബർ നിറം

ഇല്ല.	1	2	3	4	5	6
നിറം
ഇല്ല.	7	8	9	10	11	12
നിറം

ട്യൂബ് നിറം

ഇല്ല.	1	2	3	4	5	6
നിറം

കേബിൾ മെക്കാനിക്കൽ സ്വഭാവം

ഇനങ്ങൾ		വിവരണം
ഇൻസ്റ്റാളേഷൻ താപനില （℃		-15 + 60
പ്രവർത്തനം താപനില （℃		-40 + 70
കുറഞ്ഞത് വളയുന്ന ദൂരം (എംഎം	ദീർഘകാല	10 ഡി
	ഷോർട്ട് ടേം	20 ഡി
അനുവദനീയമായ ടെൻ‌സൈൽ ദൃ ngth ത (N)	ദീർഘകാല	600
	ഷോർട്ട് ടേം	1500
ക്രഷ് ലോഡ് (N / 100 മിമി)	ദീർഘകാല	300
	ഷോർട്ട് ടേം	1000

ഫൈബർ സ്വഭാവം

ഫൈബർ ശൈലി		യൂണിറ്റ്	SM G652	SM G652D	എംഎം 50/125	എംഎം 62.5 / 125	എംഎം OM3-300
അവസ്ഥ		നാനോമീറ്റർ	1310/1550	1310/1550	850/1300	850/1300	850/1300
അറ്റൻ‌വ്യൂഷൻ		dB / km	60	60	60	≤3.0 / 1.0	≤3.0 / 1.0
അറ്റൻ‌വ്യൂഷൻ		dB / km	0.36 / 0.23	0.34 / 0.22	3.0 / 1.0	—-	—-
വിവേചനം	1550nm	Ps / (nm * km)	—-	18	—-	—-	വിവേചനം
വിവേചനം	1625nm	Ps / (nm * km)	—-	22	—-	—-
ബാൻഡ്‌വിത്ത്	850nm	MHZ.KM	—-	—-	400	160	ബാൻഡ്‌വിത്ത്
ബാൻഡ്‌വിത്ത്	1300nm	MHZ.KM	—-	—-	800	500
പൂജ്യം വിതരണ തരംഗദൈർഘ്യം		നാനോമീറ്റർ	1300-1324	1302, ≤1322	—-	—-	1295, ≤1320
പൂജ്യം വിസർജ്ജന ചരിവ്		നാനോമീറ്റർ	≤0.092	≤0.091	—-	—-	—-
പിഎംഡി പരമാവധി വ്യക്തിഗത ഫൈബർ			≤0.2	≤0.2	—-	—-	≤0.11
പിഎംഡി ഡിസൈൻ ലിങ്ക് മൂല്യം		Ps (nm2 * k m)	≤0.12	≤0.08	—-	—-	—-
ഫൈബർ കട്ട്ഓഫ് തരംഗദൈർഘ്യം λc		നാനോമീറ്റർ	1180, ≤1330	1180, ≤1330	—-	—-	—-
കേബിൾ സ്യൂട്ടോഫ് തരംഗദൈർഘ്യം λcc		നാനോമീറ്റർ	≤1260	≤1260	—-	—-	—-
മ്ഫ്ദ്	1310nm	ഉം	9.2 +/- 0.4	9.2 +/- 0.4	—-	—-	—-
മ്ഫ്ദ്	1550nm	ഉം	10.4 +/- 0.8	10.4 +/- 0.8	—-	—-	—-
ന്യൂമെറിക്കൽ അപ്പർച്ചർ (NA)			—-	—-	0.200 + / -0.015	0.275 +/- 0. 015	0.200 +/- 0 .015
ഘട്ടം (ദ്വിദിശ )		dB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10
ഫൈബർ length and point		dB	≤0.05	≤0.05	≤0.10	≤0.10	≤0.10

നിർത്തലാക്കൽ
വ്യത്യാസം ബാക്ക്‌സ്‌കാറ്റർ ഗുണകം	dB / km	≤0.05	≤0.03	≤0.08	≤0.10	≤0.08
ശ്രദ്ധ ആകർഷകത്വം	dB / km	≤0.01	≤0.01
കോർ വ്യാസം	ഉം			50 +/- 1.0	62.5 +/- 2.5	50 +/- 1.0
ക്ലാഡിംഗ് വ്യാസം	ഉം	125.0 +/- 0.1	125.0 +/- 0.1	125.0 +/- 0.1	125.0 +/- 0.1	125.0 +/- 0.1
ക്ലാഡിംഗ് നോൺ-സർക്കുലാരിറ്റി	%	≤1.0	≤1.0	≤1.0	≤1.0	≤1.0
കോട്ടിംഗ് വ്യാസം	ഉം	242 +/- 7	242 +/- 7	242 +/- 7	242 +/- 7	242 +/- 7
കോട്ടിംഗ് / ചാഫിഞ്ച് കേന്ദ്രീകൃത പിശക്	ഉം	≤12.0	≤12.0	≤12.0	≤12.0	≤12.0
പൂശുന്നു നോൺ-സർക്കുലാരിറ്റി	%	.06.0	.06.0	.06.0	.06.0	.06.0
കോർ / ക്ലാഡിംഗ് ഏകാഗ്രത പിശക്	ഉം	.0.6	.0.6	.51.5	.51.5	.51.5
ചുരുളൻ (ദൂരം)	ഉം	4	4	—-	—-	—-

പാക്കേജ്

1.പാക്കിംഗ് മെറ്റീരിയൽ: തടികൊണ്ടുള്ള ഡ്രം
2.പാക്കിംഗ് നീളം: കേബിളിന്റെ സാധാരണ നീളം 2 കിലോമീറ്റർ ആയിരിക്കും. മറ്റൊരു കേബിൾ നീളവും ലഭ്യമാണ്
ഉപഭോക്താവിന് ആവശ്യമെങ്കിൽ

കേബിൾ അടയാളപ്പെടുത്തലും കേബിൾ റീൽ അടയാളപ്പെടുത്തലും

ഉപഭോക്താവിന്റെ ആവശ്യമനുസരിച്ച് കേബിൾ കവചം വെളുത്ത പ്രതീകങ്ങളാൽ അടയാളപ്പെടുത്തും.
