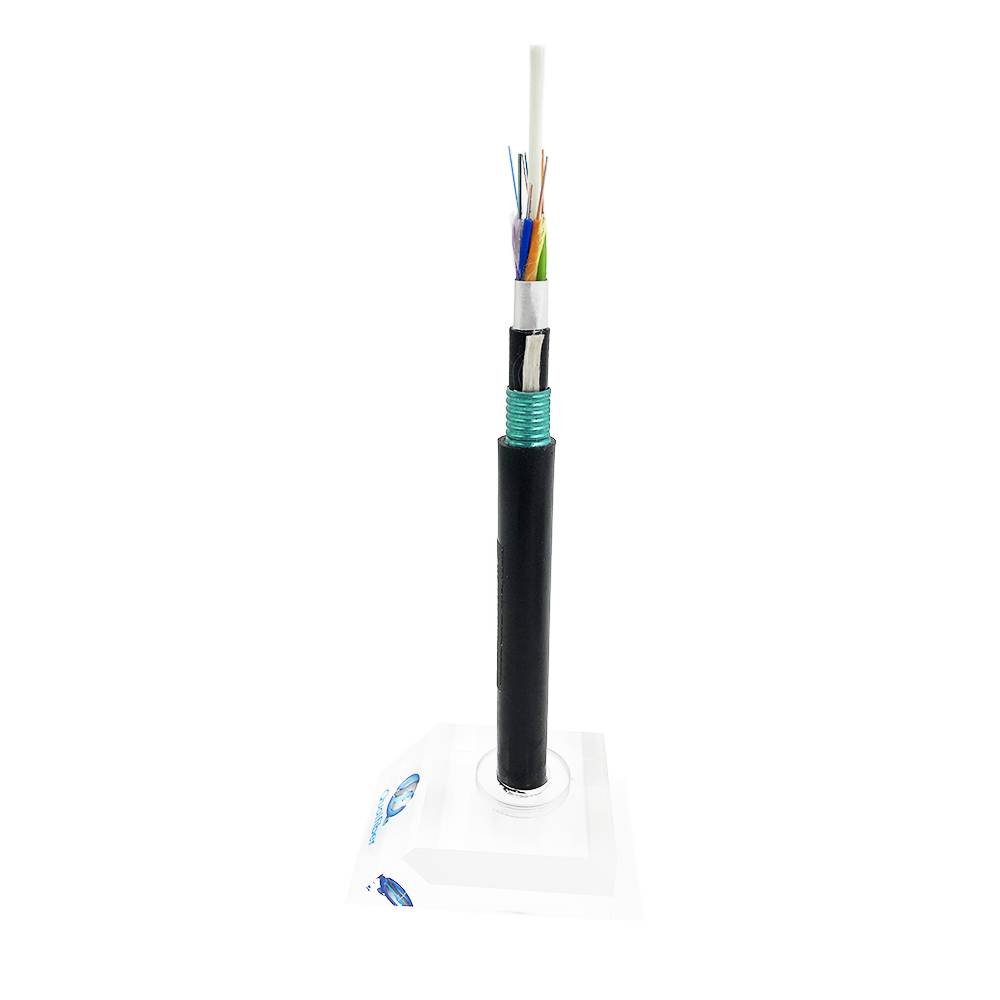

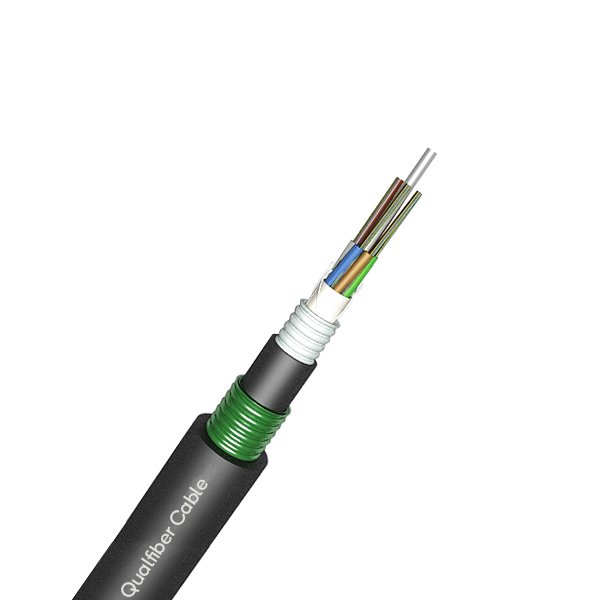

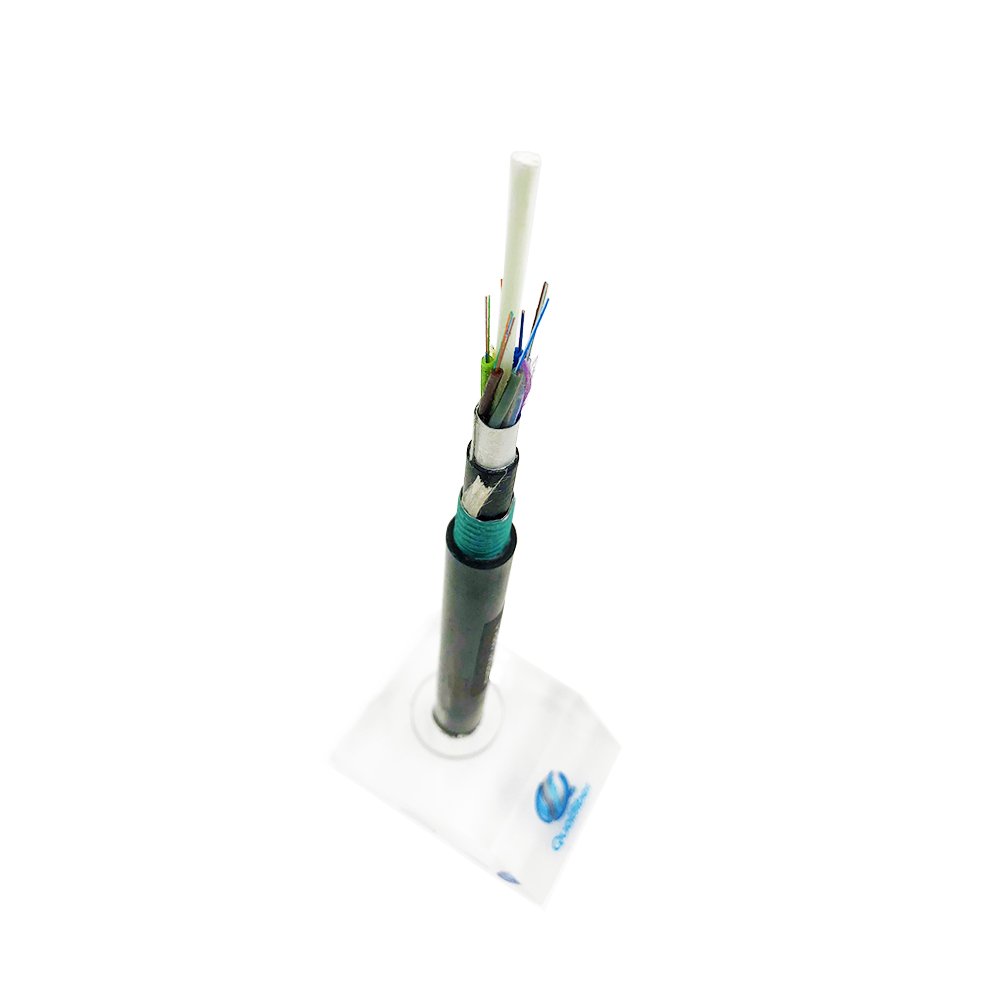

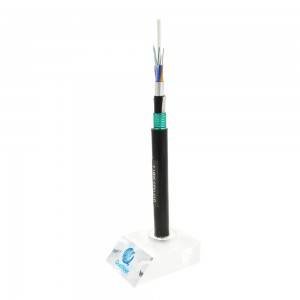

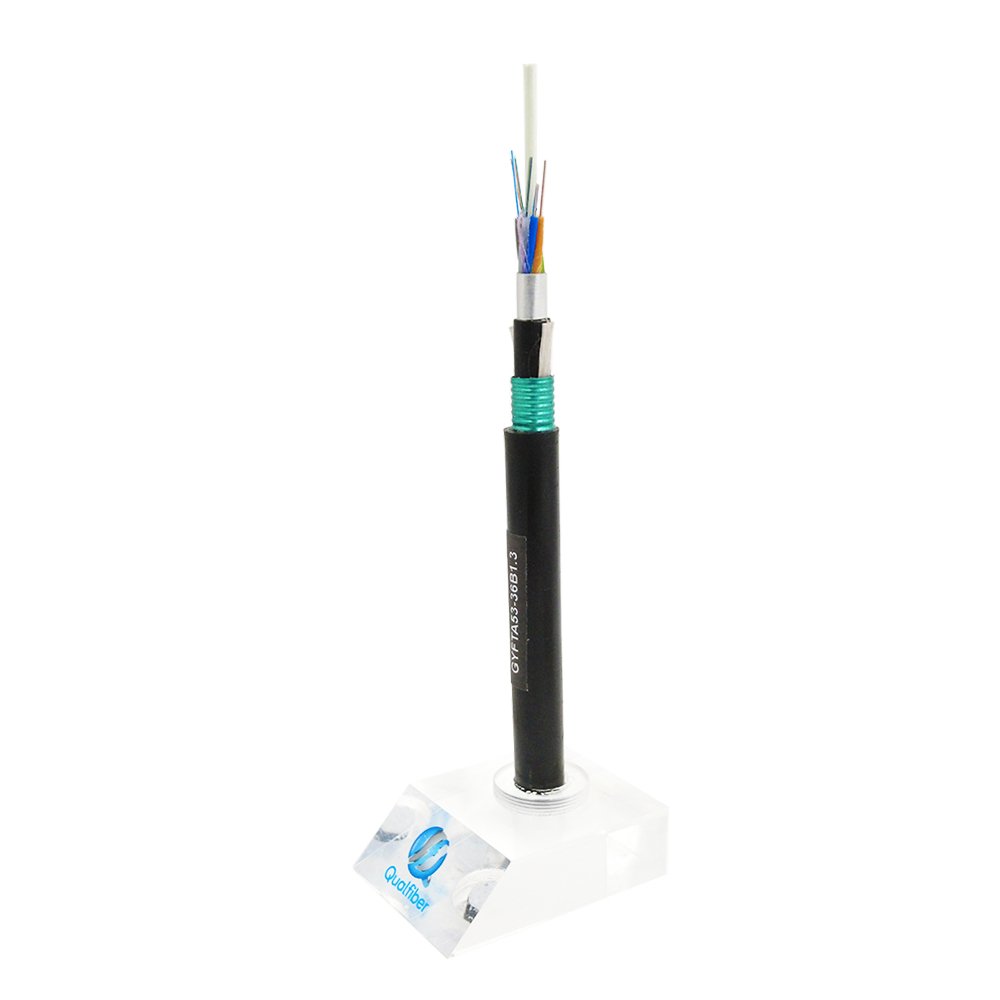

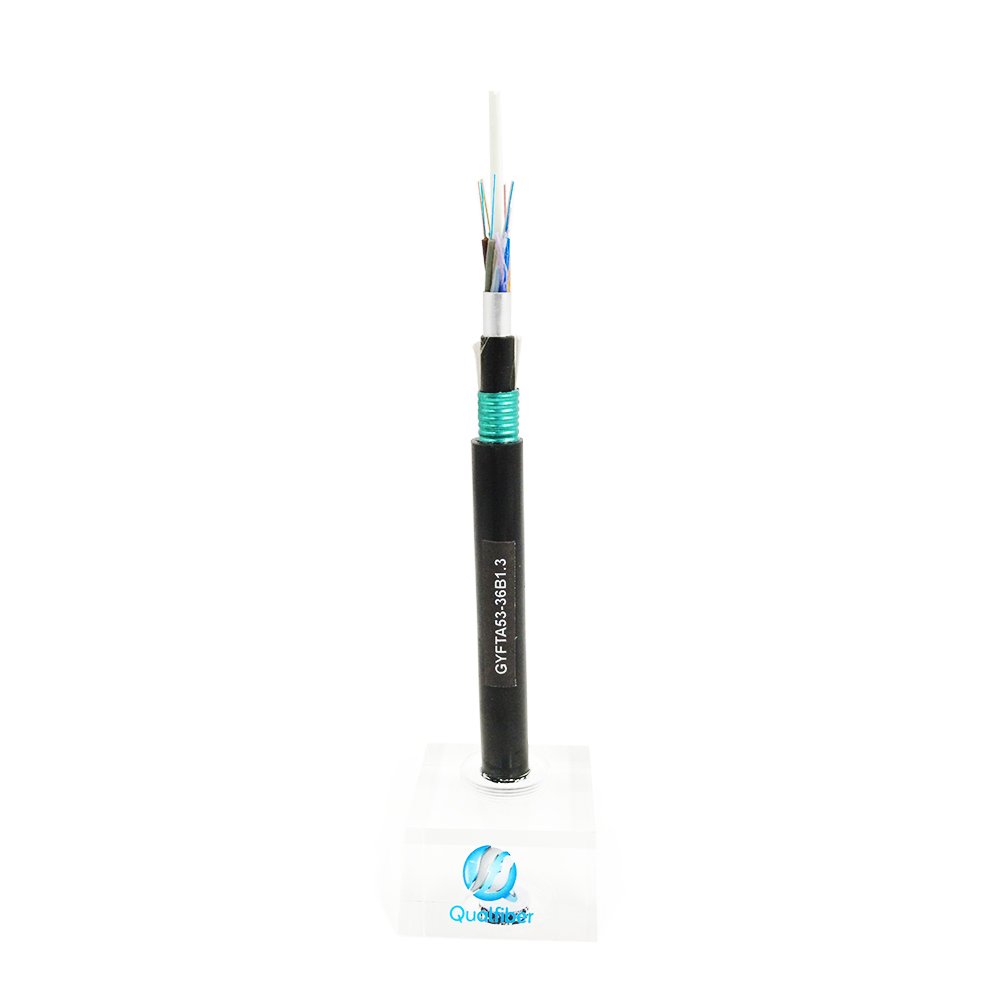

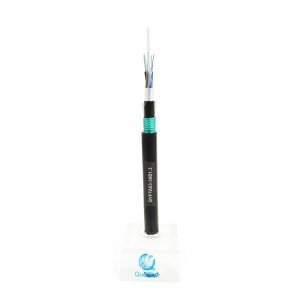

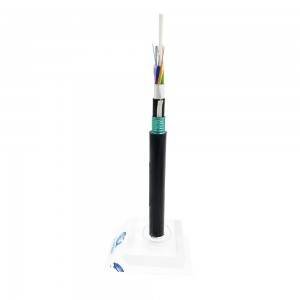

GYFTA53 (metal strengthening member, loose tube layer stranded filling type, aluminum-polyethylene bonded sheath, longitudinally wrapped corrugated steel tape armor, polyethylene sheathed outdoor optical cable for communication) The structure of the optical cable is a single-mode or multi-mode optical fiber jacket Into a loose tube made of high modulus plastic filled with waterproof compound. The center of the cable core is a metal reinforced core. For some fiber optic cables, the metal reinforced core is also extruded with a layer of polyethylene (PE). The loose tube (and filling rope) is twisted around the central reinforcing core to form a compact and circular cable core, and the gaps in the cable core are filled with water blocking compounds. Plastic-coated aluminum tape is longitudinally wrapped and then extruded with a layer of polyethylene inner sheath, double-sided plastic-coated steel tape is longitudinally wrapped and then extruded with a polyethylene sheath
Color:
ลักษณะ
GYTA53 (metal strengthening member, loose tube layer stranded filling type, aluminum-polyethylene bonded sheath, longitudinally wrapped corrugated steel tape armor, polyethylene sheathed outdoor optical cable for communication) The structure of the optical cable is a single-mode or multi-mode optical fiber jacket Into a loose tube made of high modulus plastic filled with waterproof compound. The center of the cable core is a metal reinforced core. For some fiber optic cables, the metal reinforced core is also extruded with a layer of polyethylene (PE). The loose tube (and filling rope) is twisted around the central reinforcing core to form a compact and circular cable core, and the gaps in the cable core are filled with water blocking compounds. Plastic-coated aluminum tape is longitudinally wrapped and then extruded with a layer of polyethylene inner sheath, double-sided plastic-coated steel tape is longitudinally wrapped and then extruded with a polyethylene sheath

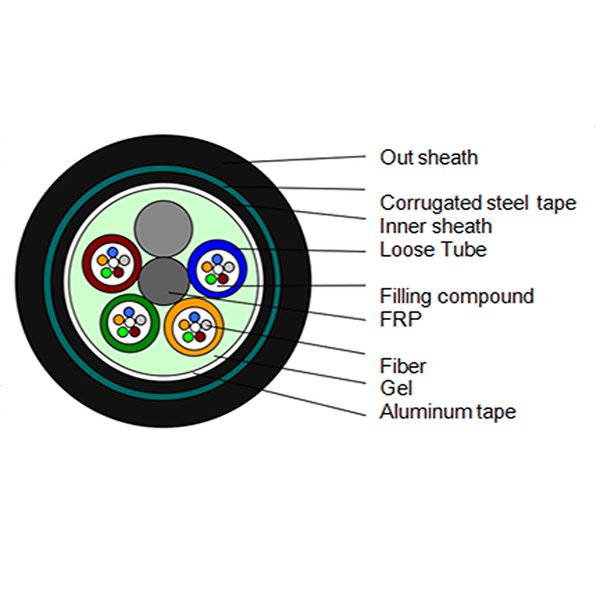

รายละเอียดโครงสร้าง
จำนวนเส้นใย | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
จำนวนหลอด | 1 | 1 | 2 | 3 | 4 | 6 | 8 | 12 |
เส้นใยต่อหลอด | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
ก้านบรรจุ | 5 | 4 | 2 | 3 | 2 | 0 | 0 | 0 |
เส้นผ่าศูนย์กลางท่อ (± 0.1 มม.) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
ความหนาของหลอดหลวม (± 0.05 มม.) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
เส้นผ่าศูนย์กลางภายในฝัก (± 0.2 มม.) |
9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 10.8 | 13.2 |
Thickness of inner diameter (± 0.2 มม.) |
1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
เส้นผ่านศูนย์กลางภายนอก (± 0.5 มม.) | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 13.8 | 15.6 | 18.2 |
ความหนาของเส้นผ่าศูนย์กลาง (± 0.2 มม.) |
1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.8 |
หลอดหลวม | วัสดุ | PBT | สี | สเปกตรัมมาตรฐาน | ||||
ก้านบรรจุ | วัสดุ | PP | สี | โดยธรรมชาติ | ||||
สมาชิกเซ็นทรัลเข้มแข็ง | วัสดุ | ไฟเบอร์กลาส | เส้นผ่าศูนย์กลาง | 2.0mm±0.1mm | ||||
ระบบ blcoking น้ำ | วัสดุ | เทปกั้นน้ำ | ||||||
Inner armor | วัสดุ | เทปอลูมิเนียม | ||||||
ฝักชั้นใน | วัสดุ | วิชาพลศึกษา | สี | สีดำ | ||||
ตัดสาย | จำนวน | 2pcs | สี | ขาว | ||||
Outer armor | วัสดุ | เทปเหล็กลูกฟูก | ||||||
เปลือกนอก | วัสดุ | วิชาพลศึกษา | สี | สีดำ |
ไฟเบอร์สี
เลขที่ | 1 | 2 | 3 | 4 | 5 | 6 |
สี | ||||||
เลขที่ | 7 | 8 | 9 | 10 | 11 | 12 |
สี |
สีหลอด
เลขที่ | 1 | 2 | 3 | 4 | 5 | 6 |
สี | ||||||
เลขที่ | 7 | 8 | 9 | 10 | 11 | 12 |
สี |
ประสิทธิภาพเชิงกลและสิ่งแวดล้อม
แรงดึง | ระยะยาว (N) | 1000N | ||||||
ระยะสั้น (N) | 3000N | |||||||
โหลดความสนใจ | ระยะยาว | 3000N / 100mm | ||||||
ในระยะสั้น | 1000N / 100mm | |||||||
รัศมีการดัด | พลวัต | 20D | ||||||
คงที่ | 10D | |||||||
อุณหภูมิการติดตั้ง | -10 ℃ ~ + 60 ℃ | |||||||
อุณหภูมิการเก็บรักษา | -40 ℃ ~ + 70 ℃ |
ประสิทธิภาพของไฟเบอร์
สไตล์ไฟเบอร์ | หน่วย | SM G652D | MM 50/125 | MM 62.5 / 125 | ||||
เงื่อนไข | มิลลิเมตร | 1310/1550 | 850/1300 | 850/1300 | ||||
การผ่อนผัน | เดซิเบล / กม. | ≤0.36/0.22 | ≤3.0 / 1.0 | ≤3.0 / 1.0 | ||||
เส้นผ่าศูนย์กลางหุ้ม | หนอ | 125 ± 1 | 125 ± 1 | 125 ± 1 | ||||
หุ้มไม่เป็นวงกลม | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
เส้นผ่าศูนย์กลางเคลือบ | หนอ | 242 ± 7 | 242 ± 7 | 242 ± 7 |
บรรจุภัณฑ์
วัสดุบรรจุภัณฑ์: กลองไม้
Packing length: 2km per drum.
