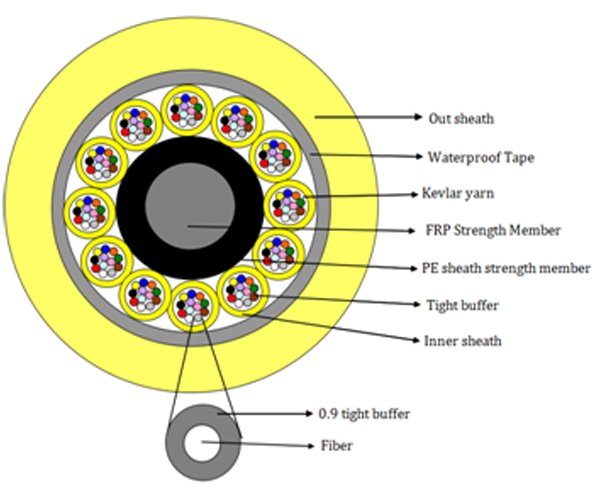

Das Mehrzweck-Breakout-Kabel verwendet ein einfaches Kabel (900 μm enge Pufferfaser, Aramidgarn als Festigkeitselement) als Untereinheit. Ein faserverstärkter Kunststoff (FRP) befindet sich in der Mitte des Kerns als nichtmetallisches Festigkeitselement. Die Untereinheiten sind um den Kabelkern herum verseilt. Das Kabel wird mit einem PVC- oder LSZH-Mantel (Low Smoke, Zero Halogen, Flammschutzmittel) vervollständigt.
Color:
Beschreibung
Kabelkonstruktion
| Anzahl der Fasern | 12-144cores | |||||||
| Feuchtigkeitsbarriere | Wasserblockiersystem | |||||||
| Fasertyp | OS1 OS2, G657A, G657B, OM1, OM2, OM3, OM4 | |||||||
| Zentrales Kraftelement | Material | FPR + PE | ||||||
| Durchmesser von FRP | 2,0 mm | |||||||
| Durchmesser von FRP mit PE | 16mm | |||||||
| Kabel ausbrechen | Innenmantelmaterial | PVC / LSZH / OFNP | ||||||
| Dicke der Innenhülle | 0,7 mm | |||||||
| Innendurchmesser des Kabels | 5,5 mm ~ 5,8 mm | |||||||
| Stärkemitglied | Kevlar-Garn | |||||||
| Farbe der inneren Hülle | Gelb | |||||||
| Anzahl Ф0,9 dichter Puffer per inner cable |
12 | |||||||
| Außenhülle | Material | PVC / LSZH / PE / OFNP | ||||||
| Dicke | 1,8 ± 0,2 mm | |||||||
Loose tube color can be all single color customized(yellow) or the list below
Fibers’ outside tight buffer color
Kabel Mechanische Eigenschaften
| Artikel | Kabeldurchmesser | Gewicht | |||||
| 144 Kerne | 28 ± 2 mm | 597 ± 10 kg / km | |||||
| Installation Temperaturbereich （（） | -15 + 60 | ||||||
| Betriebs- und Transporttemperatur （（） | -40 + 70 | ||||||
| Min. Biegeradius (mm) | Langfristig | 10D | |||||
| Min. Biegeradius (mm) |
Kurzfristig | 20D | |||||
| Min. Zulässige Zugfestigkeit (N) |
Langfristig | 500 | |||||
| Min. Zulässige Zugfestigkeit (N) |
Kurzfristig | 1500 | |||||
| Quetschlast (N / 100mm) | Langfristig | 600 | |||||
| Quetschlast (N / 100mm) | kurzfristig | 1500 | |||||
Fasereigenschaft
| Faserstil | Einheit | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5 / 125 |
MM OM3-300 |
|
| Bedingung | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| Dämpfung | dB / km | ≤ | ≤ | ≤ | ≤ 3,0 / 1,0 | ≤ 3,0 / 1,0 | |
| 0,36 / 0,23 | 0,34 / 0,22 | 3,0 / 1,0 | - | - | |||
| Dispersion | 1550 nm | Ps / (nm * km) | - | ≤18 | - | - | Dispersion |
| nm | Ps / (nm * km) | - | ≤22 | - | - | ||
| Bandbreite | 850 nm | MHZ.KM | - | - | ≧ 400 | ≧ 160 | Bandbreite |
| nm | MHZ.KM | - | - | ≧ 800 | ≧ 500 | ||
| Wellenlänge ohne Dispersion | nm | 1300-1324 | 2 1302, ≤ 1322 |
- | - | ≤ 1295, ≤ 1320 |
|
| Null-Dispersions-Steigung | nm | ≤ 0,092 | ≤ 0,091 | - | - | - | |
| PMD Maximum Individual Fiber | ≤0,2 | ≤0,2 | - | - | ≤ 0,11 | ||
| PMD Design Link Value | Ps (nm2 · km) |
≤ 0,12 | ≤ 0,08 | - | - | - | |
| Fasergrenzwellenlänge λc | nm | ≤ 1180, ≤ 1330 |
≤ 1180, ≤ 1330 |
- | - | - | |
| Kabelgrenzwellenlänge λcc |
nm | ≤1260 | ≤1260 | - | - | - | |
| MFD | 1310 nm | Äh | 9,2 +/- 0,4 | 9,2 +/- 0,4 | - | - | - |
| 1550 nm | Äh | 10,4 +/- 0,8 | 10,4 +/- 0,8 | - | - | - | |
| Numerische Apertur (NA) |
- | - | 0,200 + / -0,015 |
0,275 +/- 0. 015 |
0,200 +/- 0,015 |
||
| Schritt (Mittelwert der bidirektionalen Messung) |
dB | ≤ 0,05 | ≤ 0,05 | ≤ 0,10 | ≤ 0,10 | ≤ 0,10 | |
| Unregelmäßigkeiten über Faserlänge und -punkt |
dB | ≤ 0,05 | ≤ 0,05 | ≤ 0,10 | ≤ 0,10 | ≤ 0,10 | |
| Dikontinuität | |||||||
| Differenz Backscatter - Koeffizient |
dB / km | ≤ 0,05 | ≤0,03 | ≤ 0,08 | ≤ 0,10 | ≤ 0,08 | |
| Gleichmäßigkeit der Dämpfung | dB / km | ≤ 0,01 | ≤ 0,01 | ||||
| Kerndurchmesser | Äh | 50 +/- 1,0 | 62,5 +/- 2,5 | 50 +/- 1,0 | |||
| Verkleidungsdurchmesser | Äh | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
| Unrundheit der Verkleidung | %. | 0,25 | 0,25 | 0,25 | 0,25 | 0,25 | |
| Beschichtungsdurchmesser | Äh | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Beschichtung / Buchfink konzentrisch fehlerhaft |
Äh | ≤ 12,0 | ≤ 12,0 | ≤ 12,0 | ≤ 12,0 | ≤ 12,0 | |
| Beschichtung nicht kreisförmig | %. | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Kern / Mantel-Konentrizitätsfehler | Äh | ≤ 0,6 | ≤ 0,6 | 1,5 | 1,5 | 1,5 | |
| Curl (Radius) | Äh | ≤4 | ≤4 | - | - | - | |
Paket
| 1. Verpackungsmaterial: Holztrommel | |||||||
| 2.Packing length: The standard length of the cable shall be 2 km. Other cable length packaging is also available | |||||||
| auf Wunsch des Kunden |
Kabelmarkierung und Kabelspulenmarkierung
Der Kabelmantel ist gemäß den Anforderungen des Kunden mit weißen Zeichen zu kennzeichnen.
