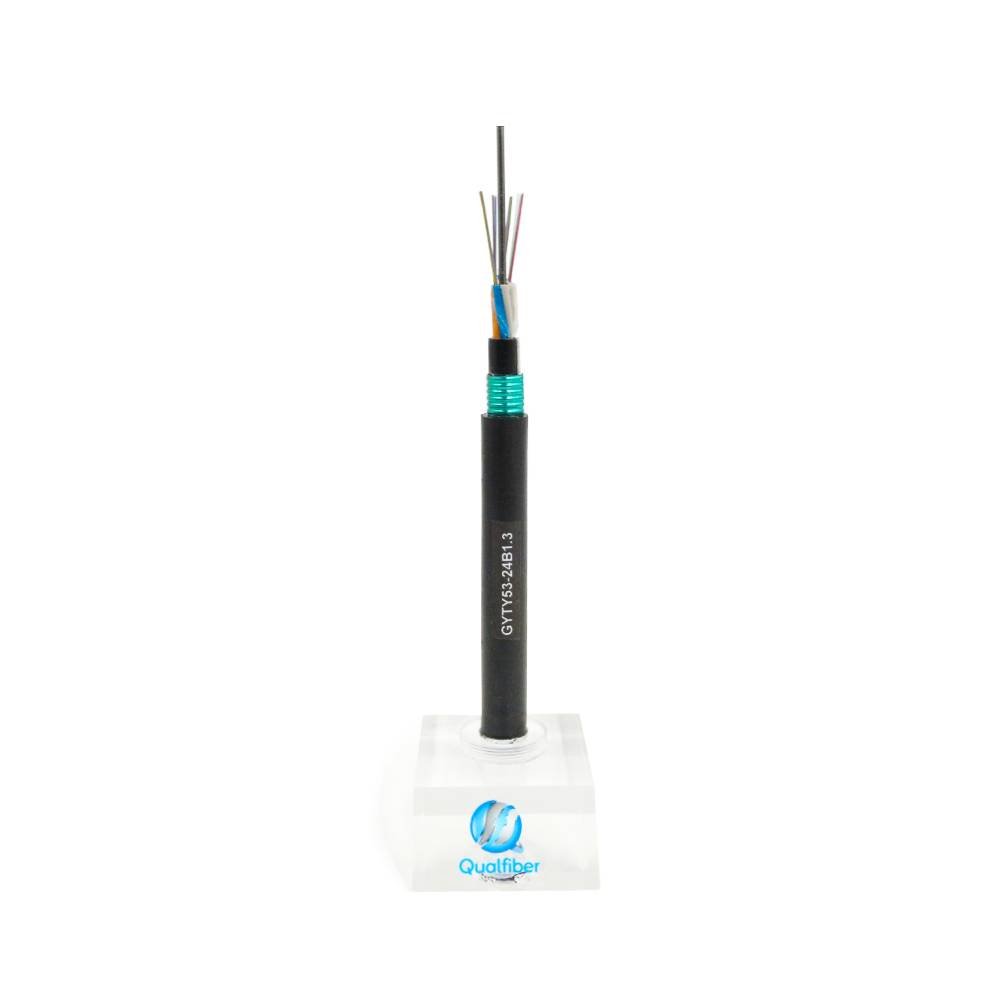

GYTY53 (metal strengthening member, loose tube layer stranded filling type, polyethylene sheath, longitudinally wrapped corrugated steel tape armor, polyethylene sheathed outdoor optical fiber cable for communication) The structure of the optical cable is a single-mode or multi-mode optical fiber sheathed by a high-mode optical fiber The waterproof compound loose tube is filled with a large amount of plastic. The center of the cable core is a metal reinforced core. For some fiber optic cables, the metal reinforced core is also extruded with a layer of polyethylene (PE). The loose tube (and filling rope) is twisted around the central reinforcing core to form a compact and circular cable core, and the gaps in the cable core are filled with water blocking compounds. The cable core is extruded with a polyethylene inner sheath, and the double-sided plastic-coated steel tape is longitudinally wrapped and then extruded with the polyethylene sheath.
Color:
La description
Détails de construction du câble:
| Nombre de fibres | 24-288 cores | |||||||
| Corde de remplissage | 4-0 | |||||||
| Barrière contre l'humidité | Système de blocage de l'eau | |||||||
| Membre de la force centrale | Matériel | Fil d'acier / FRP | ||||||
| Taille | 1,4 mm | |||||||
| Remplissage de tube | Composé de remplissage de tube | |||||||
| Gaine intérieure | Matériel | PE / HDPE | ||||||
| Diamètre du | 2,0 mm | |||||||
| Tube lâche | Matériel | PBT | ||||||
| Diamètre du | Ф2,2 (extérieur / intérieur) | |||||||
| Blindé extérieur | Matériel | Ruban en aluminium / ruban en acier ondulé | ||||||
| Gaine extérieure | Matériel | PE / HDPE | ||||||
| Diamètre du | 1,7 ± 0,2 mm | |||||||
Couleur de fibre
Note: Color 13~24 will be marked with a black tracer. For black color, no need marked black tracer will use natural color instead.
Loose tube color
Câble Caractéristique mécanique
| coeur | Diamètre du câble | poids | |||||
| 24 core à 60core | 12,0 ± 0,2 mm | 150 ± 10 kg / km | |||||
| 62 core à 72core | 12,5 ± 0,5 mm | 210 ± 10kg / km | |||||
| 74 core à 96core | 14,1 ± 0,5 mm | 230 ± 10 kg / km | |||||
| 98 core à 144core | 16,5 ± 0,5 mm | 250 ± 10 kg / km | |||||
| Rayon de courbure minimum (mm) | Long terme | 10D | |||||
| Courbure min. Radius(mm) |
Court terme | 20D | |||||
| Min admissible Tensile Strength(N) |
Long terme | 3000 | |||||
| Min admissible Tensile Strength(N) |
Court terme | 4000 | |||||
| Min. Charge d'écrasement admissible (N / 100 mm) | Long terme | 1000 | |||||
| Min. Charge d'écrasement admissible (N / 100 mm) | court terme | 3000 | |||||
| Opération temperature （℃） |
-40 + 70 | ||||||
| Installation temperature（℃） |
-15 + 60 | ||||||
| Température de stockage （℃） |
-40 + 70 | ||||||
Caractéristique de fibre
| Style de fibre | Unité | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| état | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| atténuation | dB / km | ≤ | ≤ | ≤ | ≤3,0 / 1,0 | ≤3,0 / 1,0 | |
| 0,36 / 0,23 | 0,34 / 0,22 | 3.0 / 1.0 | ---- | ---- | |||
| Dispresion | 1550nm | Ps / (nm * km) | ---- | ≤18 | ---- | ---- | Dispresion |
| 1625 nm | Ps / (nm * km) | ---- | ≤22 | ---- | ---- | ||
| Bande passante | 850nm | MHZ.KM | ---- | ---- | ≧ 400 | ≧ 160 | Bande passante |
| 1300nm | MHZ.KM | ---- | ---- | ≧ 800 | ≧ 500 | ||
| Longueur d'onde de dispersion nulle | nm | 1300-1324 | ≧ 1302, ≤1322 |
---- | ---- | ≧ 1295, ≤1320 |
|
| Pente sans dispersion | nm | ≤0,092 | ≤0,091 | ---- | ---- | ---- | |
| PMD Maximum Fibr individuel | ≤0,2 | ≤0,2 | ---- | ---- | ≤0,11 | ||
| Valeur du lien de conception PMD | Ps (nm2 * k m) |
≤0,12 | ≤0,08 | ---- | ---- | ---- | |
| Longueur d'onde de coupure des fibres λc | nm | ≧ 1180, ≤1330 |
≧ 1180, ≤1330 |
---- | ---- | ---- | |
| Longueur d' wavelength λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | euh | 9,2 +/- 0,4 | 9,2 +/- 0,4 | ---- | ---- | ---- |
| 1550nm | euh | 10,4 +/- 0,8 | 10,4 +/- 0,8 | ---- | ---- | ---- | |
| Numérique Aperture(NA) |
---- | ---- | 0,200 + / -0.015 |
0,275 +/- 0. 015 |
0,200 +/- 0 .015 |
||
| Pas (moyenne de la measurement) |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Irrégularités sur la length and point |
dB | ≤0,05 | ≤0,05 | ≤0,10 | ≤0,10 | ≤0,10 | |
| Dicontinuité | |||||||
| Rétrodiffusion de différence coefficient |
dB / km | ≤0,05 | ≤0,03 | ≤0,08 | ≤0,10 | ≤0,08 | |
| Uniformité d'atténuation | dB / km | ≤0,01 | ≤0,01 | ||||
| Dimater de noyau | euh | 50 +/- 1,0 | 62,5 +/- 2,5 | 50 +/- 1,0 | |||
| Diamètre de revêtement | euh | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
| Non-circularité du revêtement | % | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | ≤1,0 | |
| Diamètre de revêtement | euh | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Revêtement / paillette concentrically error |
euh | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | ≤12,0 | |
| Revêtement non circularité | % | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | ≤6,0 | |
| Erreur de conentricité cœur / gaine | euh | ≤0,6 | ≤0,6 | ≤1,5 | ≤1,5 | ≤1,5 | |
| Curl (rayon) | euh | ≤4 | ≤4 | ---- | ---- | ---- | |
Paquet
| 1. matériel d'emballage: tambour en bois | |||||||
| 2.Longueur d'emballage: la longueur standard du câble est de 2 km. Une autre longueur de câble est également disponible | |||||||
| si requis par custome |
| Style de fibre | Unité | SM G652D | MM 50/125 | MM 62,5 / 125 | ||||
| État | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Atténuation | dB / km | ≤0.36/0.22 | ≤3,0 / 1,0 | ≤3,0 / 1,0 | ||||
| Diamètre de revêtement | euh | 125 ± 1 | 125 ± 1 | 125 ± 1 | ||||
| Non-circularité du revêtement | % | ≤1,0 | ≤1,0 | ≤1,0 | ||||
| Diamètre de revêtement | euh | 242 ± 7 | 242 ± 7 | 242 ± 7 | ||||
