Labavi stil cijevi, kabel od optičkih vlakana s nemetalnim središnjim članom čvrstoće FRP-a, te periferni dijelovi čvrstoće s unutarnjom zaštitnom zaštitnom zaštitom. Kabel zaštićen crnim PE preko plašta, pogodan za uporabu na kanalu ili zraci. Epruvete sadrže optičku shemu kodiranja u boji s jednim modom ili više modova.
Color:
Opis

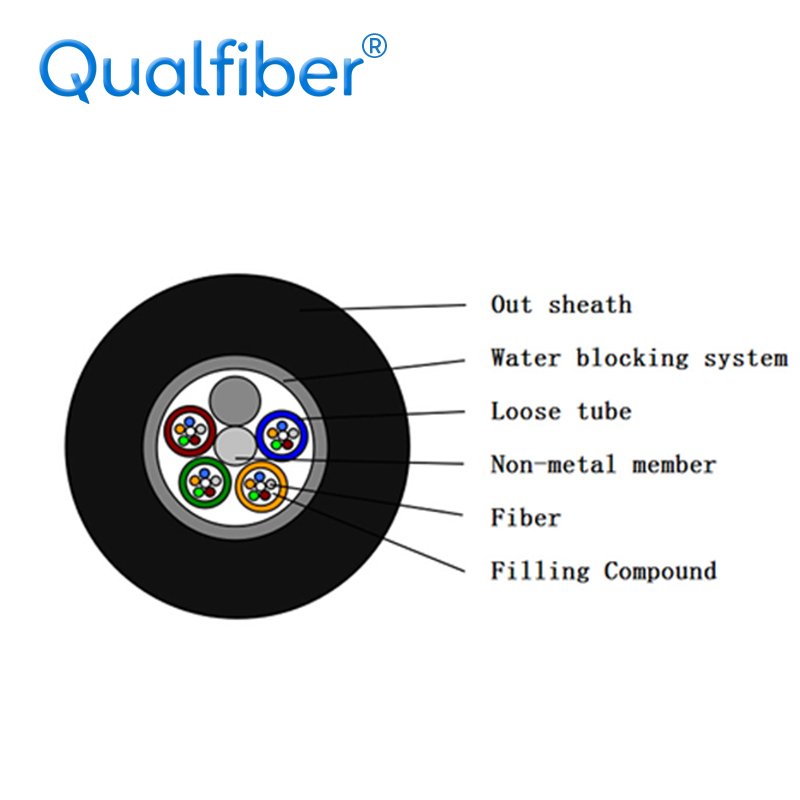

Pojedinosti o konstrukciji kabela:
| Broj vlakana | 24-144core | |||||||
| Konop za punjenje | 4-0 | |||||||
| Zaštita od vlage | Sustav za blokiranje vode | |||||||
| Olabavljena cijev i elementi punila | materijal | PBT | ||||||
| Promjer | Ф2.2mm + -0.2mm | |||||||
| Središnji član snage | materijal | FRP | ||||||
| Promjer | 2.0mm + -0.2mm | |||||||
| Vanjski omotač | materijal | PE | ||||||
| Promjer | 1,8 ± 0,2 mm | |||||||
Boja vlakana
| Ne. | 1 | 2 | 3 | 4 | 5 | 6 |
| Boja |  |
 |
 |
 |
 |
 |
| Ne. | 7 | 8 | 9 | 10 | 11 | 12 |
| Boja |  |
 |
 |
 |
 |
 |
Boja cijevi
| Ne. | 1 | 2 | 3 | 4 | 5 | 6 |
| Boja |  |
 |
 |
 |
 |
 |
| Ne. | 7 | 8 | 9 | 10 | 11 | 12 |
| Boja |  |
 |
 |
 |
 |
 |
Kabel Mehanička karakteristika
| srž | Promjer kabela | težina | |||||
| 2 jezgre do 36core | 10.2 ± 0.5mm | 85 ± 5 kg / km | |||||
| 38 jezgra do 72core | 11 ± 0,5 mm | 100 ± 5 kg / km | |||||
| 74 jezgre do 96core | 12 ± 0,5 mm | 130 ± 5 kg / km | |||||
| 98 jezgri do 120core | 14 ± 0,5 mm | 160 ± 5 kg / km | |||||
| 122 jezgra do 144core | 16 ± 0,5 mm | 204 ± 5 kg / km | |||||
| Min. Polumjer savijanja (mm) | Dugoročno | 10D | |||||
| Min. Polumjer savijanja (mm) | Kratkoročno | 20D | |||||
| Minimalna dopuštena zatezna čvrstoća (N) | Dugoročno | 600 | |||||
| Minimalna dopuštena zatezna čvrstoća (N) | Kratkoročno | 1500 | |||||
| Min. Dopušteno crtanje (N / 100 mm) | Dugoročno | 300 | |||||
| Min. Dopušteno crtanje (N / 100 mm) | kratkoročno | 1000 | |||||
| Radna temperatura （℃） | -40 + 70 | ||||||
| Temperatura instalacije （℃） | -15 + 60 | ||||||
| Temperatura skladištenja （℃） | -40 + 70 | ||||||
Karakteristika vlakana
| Vlaknasti stil | Jedinica | SM G652 |
SM G652D |
MM 50/125 |
MM 62,5 / 125 |
MM OM3-300 |
|
| stanje | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| slabljenje | dB / km | ≤ | ≤ | ≤ | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0,36 / 0,23 | 0,34 / 0,22 | 3.0 / 1.0 | - | - | |||
| disperzijska | 1550nm | Ps / (nm * km) | - | ≤18 | - | - | disperzijska |
| 1625nm | Ps / (nm * km) | - | ≤22 | - | - | ||
| propusnost | 850nm | MHZ.KM | - | - | ≧ 400 | ≧ 160 | propusnost |
| 1300nm | MHZ.KM | - | - | ≧ 800 | ≧ 500 | ||
| Valna duljina nulte disperzije | nm | 1300-1324 | ≧ 1302, ≤1322 |
- | - | ≧ 1295, ≤1320 |
|
| Nulti nagib dispresije | nm | ≤0.092 | ≤0.091 | - | - | - | |
| PMD Maksimalno pojedinačno vlakno | ≤0,2 | ≤0,2 | - | - | ≤0.11 | ||
| PMD vrijednost veze dizajna | Ps (nm2 * k m) |
≤0.12 | ≤0.08 | - | - | - | |
| Valna duljina odrezavanja vlakana λc | nm | ≧ 1180, ≤1330 |
≧ 1180, ≤1330 |
- | - | - | |
| Cable shutoff λcc |
nm | ≤1260 | ≤1260 | - | - | - | |
| MFD | 1310nm | hm | 9.2 +/- 0.4 | 9.2 +/- 0.4 | - | - | - |
| 1550nm | hm | 10,4 +/- 0,8 | 10,4 +/- 0,8 | - | - | - | |
| Brojčana blenda (NA) |
- | - | 0.200 + / -0.015 |
0.275 +/- 0. 015 |
0.200 +/- 0 .015 |
||
| Korak (srednja vrijednost dvosmjernog mjerenja) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Nepravilnosti po length and point |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| nepovezanost | |||||||
| Razlika kretnje |
dB / km | ≤0.05 | ≤0,03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Ujednačenost prigušenja | dB / km | ≤0.01 | ≤0.01 | ||||
| Promjer jezgre | hm | 50 +/- 1.0 | 62.5 +/- 2.5 | 50 +/- 1.0 | |||
| Promjer obloge | hm | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | 125,0 +/- 0,1 | |
| Nekružnost obloga | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Promjer premaza | hm | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| Coating/chaffinch concentrically error |
hm | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | |
| Nekružnost premaza | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | |
| Pogreška koncentracije jezgre / obloge | hm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Pregib (radijus) | hm | ≤4 | ≤4 | - | - | - | |
Paket
| 1.Pakirajući materijal: Drveni bubanj | |||||||
| 2. Dužina pakiranja: standardna duljina kabela mora biti 2 km. Dostupna je i druga dužina kabela | |||||||
| ako to zahtijeva kupac |
Označavanje kabela i markiranje kabela
Kućište kabela mora biti označeno bijelim slovima prema zahtjevu kupca.
