12 ფერის ბოჭკოვანი და არამიდის ძაფები შიდა ქურთუკში, როგორც ქვეგანყოფილება, 4 ქვეგანყოფილება დაცულია ფოლადის სპირალის მილით, რკინა-რკინის ძაბვით არის გამაგრებული, ბოლოს კი საკაბელო დასრულებულია PVC ან LSZH (დაბალი კვამლი, ნულოვანი ჰალოგენი). ალი-retardant) ქურთუკი.
Color:
აღწერა

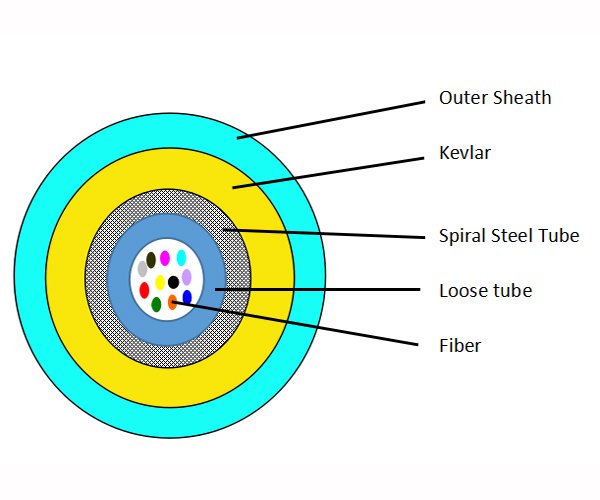

საკაბელო მშენებლობა:
| Ტექნიკური პარამეტრები: | |||||||
| დიამეტრი (MM) | 2.0 | წონა (კგ) | 15.0 | ||||
| 2.8 | 18.0 | ||||||
| 3.0 | 18.0 | ||||||
| შენახვის ტემპერატურა （℃） | -20 + 60 | ||||||
| მინიმალური მომატება სხივი (მმ) | Გრძელვადიანი | 10 დ | |||||
| მინიმალური მომატება სხივი (მმ) |
Მოკლე ვადა | 20D | |||||
| მინიმალური დასაშვები დაძაბულობის ძალა (N) |
Გრძელვადიანი | 300 | |||||
| მინიმალური დასაშვები დაძაბულობის ძალა (N) |
Მოკლე ვადა | 1000 | |||||
| გამანადგურებელი დატვირთვა (N / 100 მმ) | Გრძელვადიანი | 500 | |||||
| გამანადგურებელი დატვირთვა (N / 100 მმ) | მოკლე ვადა | 1000 | |||||
ბოჭკოვანი ფერი
| არა. | 1 | 2 | 3 | 4 | 5 | 6 |
| ფერი |  |
 |
 |
 |
 |
|
| არა. | 7 | 8 | 9 | 10 | 11 | 12 |
| ფერი |  |
 |
 |
 |
 |
 |
| არა. | 13 | 14 | 15 | 16 | 17 | 18 |
| ფერი |  |
 |
 |
 |
 |
 |
| არა. | 19 | 20 | 21 | 22 | 23 | 24 |
| ფერი |  |
 |
 |
 |
 |
 |
ბოჭკოს დამახასიათებელი
| ბოჭკოვანი სტილი | განყოფილება | SM G652 |
SM G652D |
მმ 50/125 |
მმ 62.5 / 125 |
მმ OM3-300 |
|
| პირობა | ნმმ | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| ანაზღაურება | დბ / კმ | .0 | .0 | .0 | ≤3.0 / 1.0 | ≤3.0 / 1.0 | |
| 0.36 / 0.23 | 0.34 / 0.22 | 3.0 / 1.0 | —- | —- | |||
| დისპერსია | 1550nm | ფს / (ნმ * კმ) | —- | 18 | —- | —- | დისპერსია |
| 1625 ნმ | ფს / (ნმ * კმ) | —- | 22 | —- | —- | ||
| Bandwith | 850nm | MHZ.KM | —- | —- | 400 ≧ | ≧ 160 | Bandwith |
| 1300 ნმ | MHZ.KM | —- | —- | 800 ≧ | 500 ≧ | ||
| ნულოვანი დისპერსიული ტალღის სიგრძე | ნმმ | 1300-1324 | ≧ 1302, 321322 |
—- | —- | 95 1295, ≤1320 |
|
| ნულოვანი დისპერსიის ფერდობზე | ნმმ | .00.092 | 0.091 | —- | —- | —- | |
| PMD მაქსიმალური ინდივიდუალური ბოჭკოვანი | 0.2 | 0.2 | —- | —- | .110.11 | ||
| PMD დიზაინის ბმული ღირებულება | Ps (nm2 * k m) |
.120.12 | .080.08 | —- | —- | —- | |
| ბოჭკოვანი წყვეტის ტალღის სიგრძე | ნმმ | 80 1180, 301330 |
80 1180, 301330 |
—- | —- | —- | |
| საკაბელო გათიშვის გამორთვის ტალღის სიგრძე |
ნმმ | 601260 | 601260 | —- | —- | —- | |
| MFD | 1310nm | ქ | 9.2 +/- 0.4 | 9.2 +/- 0.4 | —- | —- | —- |
| 1550nm | ქ | 10.4 +/- 0.8 | 10.4 +/- 0.8 | —- | —- | —- | |
| რიცხვითი დიაფრაგმა (NA) |
—- | —- | 0.200 + / -0.015 |
0.275 +/- 0. 015 |
0.200 +/- 0 .015 |
||
| ნაბიჯი (ორმხრივი გაზომვის საშუალო) |
დბ | .050.05 | .050.05 | .100.10 | .100.10 | .100.10 | |
| დარღვევები ბოჭკოს სიგრძეზე და წერტილზე |
დბ | .050.05 | .050.05 | .100.10 | .100.10 | .100.10 | |
| შეუსაბამობა | |||||||
| სხვაობის ჩამორჩენის კოეფიციენტი |
დბ / კმ | .050.05 | ≤0.03 | .080.08 | .100.10 | .080.08 | |
| დამბრუნების ერთგვაროვნება | დბ / კმ | .0.01 | .0.01 | ||||
| ძირითადი დიამეტრი | ქ | 50 +/- 1.0 | 62.5 +/- 2.5 | 50 +/- 1.0 | |||
| დაფარვის დიამეტრი | ქ | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | 125.0 +/- 0.1 | |
| მოციმციმე არასცირკულური | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| საფარის დიამეტრი | ქ | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | 242 +/- 7 | |
| დაფარვის / ჩაფინგის კონცენტრირებულ შეცდომას |
ქ | .012.0 | .012.0 | .012.0 | .012.0 | .012.0 | |
| საფარი არასამთავრობო წრიული | % | .06.0 | .06.0 | .06.0 | .06.0 | .06.0 | |
| კონცენტრიულობის ბირთვი / დაფარვის შეცდომა | ქ | 0.6 | 0.6 | .51.5 | .51.5 | .51.5 | |
| Curl (რადიუსი) | ქ | 4 | 4 | —- | —- | —- | |
პაკეტი
| 1. შესაფუთი მასალა: ხის დრამი | |||||||
| 2. დატვირთვის სიგრძე: საკაბელო სტანდარტული სიგრძე უნდა იყოს 2 კმ. ასევე შესაძლებელია კაბელის სხვა სიგრძე | |||||||
| საჭიროების შემთხვევაში მომხმარებლის მიერ. |
საკაბელო მარკირება და საკაბელო რელსების აღნიშვნა
საკაბელო დაფა უნდა აღინიშნოს თეთრი სიმბოლოებით, მომხმარებლის მოთხოვნის შესაბამისად.
