High Power Mode Adapter jaden (MFA) ki fèt pou tranzisyon mòd adyabatik. Li konekte de fib diferan ak diferan NA ak dyamèt debaz, osi byen ke CLADDING, kenbe dyamèt mòd mòd matche ak ki ba mòd fondamantal pèt siyal ak degradasyon minimòm nan bon jan kalite gwo bout bwa. Kalite Fib ka Customized.
Color:
Deskripsyon
High Power Mode Adapter jaden (MFA) ki fèt pou tranzisyon mòd adyabatik. Li konekte de fib diferan ak diferan NA ak dyamèt debaz, osi byen ke CLADDING, kenbe dyamèt mòd mòd matche ak ki ba pèt siyal fondamantal mòd ak degradasyon minimòm nan bon jan kalite gwo bout bwa. Kalite Fib ka Customized.
1.0 optik ak operasyon Espesifikasyon
| Atik | Espesifikasyon | Min. | Tip. | Max. | Inite | Nòt |
| 1.01 | Lazè longèdonn | 1030 | 1060 | 1090 | NM | |
| 1.02 | Polarizasyon | O aza | PM Customizable | |||
| 1.03 | Rejim operasyon | CW | ||||
| 1.04 | Kalite travès Sòti | 1.3 | M 2 | |||
| 1.05 | Longè po | 1.0 | m | |||
| 1.06 | Maksimòm kapasite manyen pouvwa | 40 | 5000 | W | Nan T = T N , CW | |
| 1.07 | Ranje tanperati opere | 0 | +70 | ° C | ||
| 1.08 | Tanperati Depo | -40 | +85 | ° C | ||
| 1.09 | Forward ensèsyon pèt | 0.3 | dB | Soti nan mens epè | ||
| 1.10 | Retrè pèt ensèsyon | 0.7 | dB | Soti nan epè a mens | ||
| 1.11 | Refwadisman Metòd | Fwad kondiksyon anba a | ||||
2.0 konbinezon tipik fib
| Atik | Siyal Antre Fib | Siyal Sòti Fib | |
| 2.01 | HI1060 oswa 6/125 DCF oswa SCF, 0.14NA | 10/125 DCF oswa SCF, 0.08NA | |
| 2.02 | 15/125 DCF oswa SCF, 0.08NA | ||
| 2.03 | 20/125 DCF oswa SCF, 0.08NA | ||
| 2.04 | X / 250 DCF oswa SCF, 0.06NA | ||
| 2.05 | X / 400 DCF oswa SCF, 0.06NA | ||
| 2.06 | 10/125 DCF oswa SCF, 0.08NA | 20/125 DCF, 0.08NA | |
| 2.07 | 25/250 DCF, 0.06NA | ||
| 2.08 | 15/125 DCF oswa SCF, 0.08NA | 25/250 DCF, 0.06NA | |
| 2.09 | 30/250 DCF, 0.06NA | ||
| 2.10 | 20/125 DCF oswa SCF, 0.08NA | 30/250 DCF, 0.06NA | |
| 2.11 | 30/400 DCF, 0.06NA | ||
| * X = 20, 25, 30 elatriye | |||
| * Pi bon pèfòmans ak lòt konfigirasyon tout ka Customized. | |||

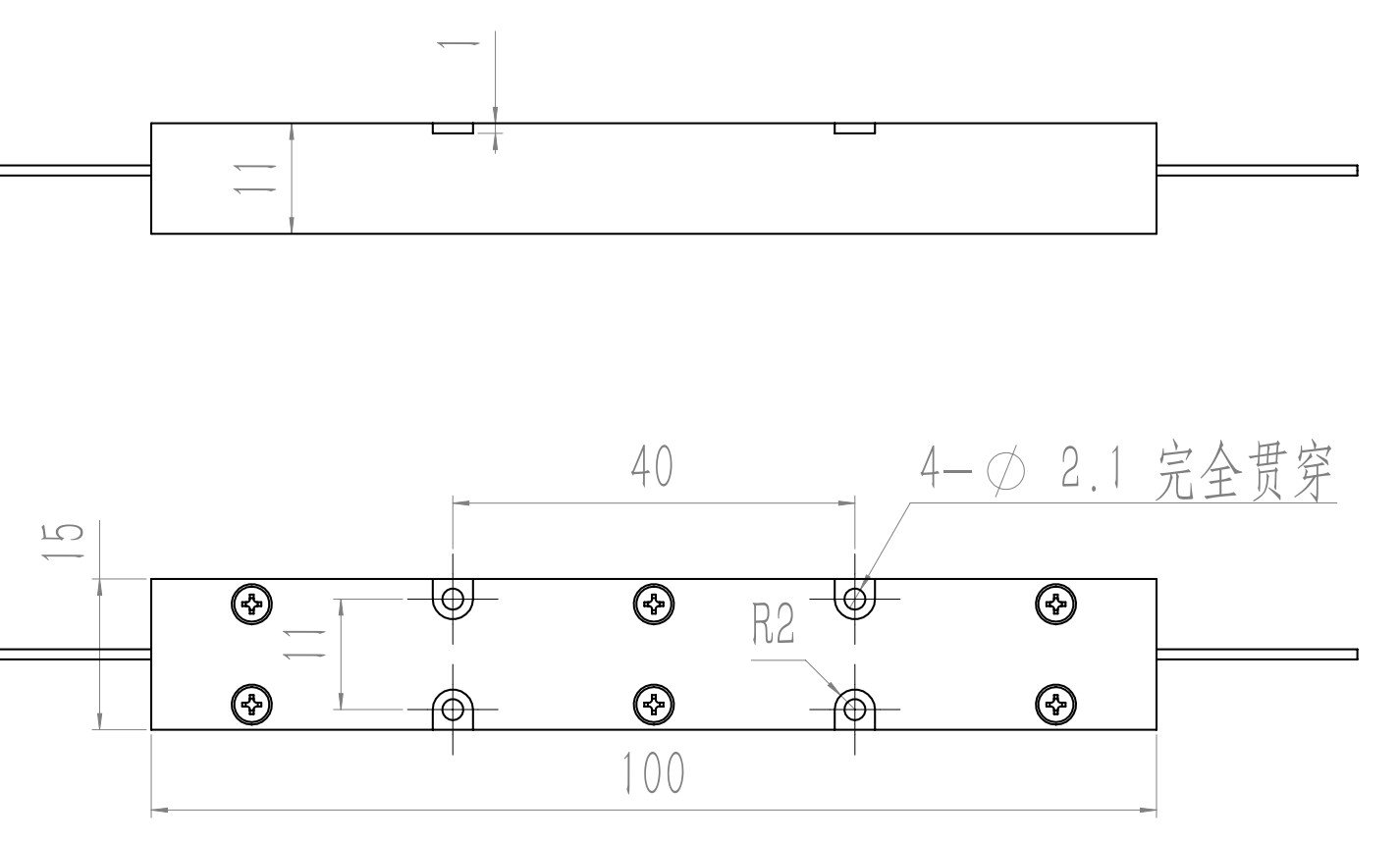

3.0 espesifikasyon mekanik ak desen
| Atik | Espesifikasyon | Inite | Nòt | |
| 3.01 | Dimansyon Modil la | 100 * 15 * 11 | mm | Fwad kondiksyon anba a |
 |
||||
4.0 Kòmanse enfòmasyon
| MFA- ① -② -③ -④ / ④ -⑤ | ||
| ① : Antre kalite Fib | : Kalite Fib Sòti | ③ : Pouvwa manipilasyon |
| D00 - 10/130 DCF, 0.08NA D23 - 20/125 DCF, 0.08NA ect. |
D17 - 20/400 DCF, 0.06NA D07 - 25/400 DCF, 0.06NA D08 - 30/400 DCF, 0.06NA ect. |
40 - 40W 200 - 200W 5000 - 5000W ect. |
| ④ / ④: Antre / longè fib Sòti | ⑤ : Pake kalite | |
| 1.0 - 1.0m Default 1.5 - 1.5m 2.0 - 2.0m ect. |
A - Pake aliminyòm 100 * 15 * 11 S - Espesifye |
|
| Pa egzanp : MFA-D23-D07-40-1.5 / 1.5-A | ||
